EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.2531.75MFTTF

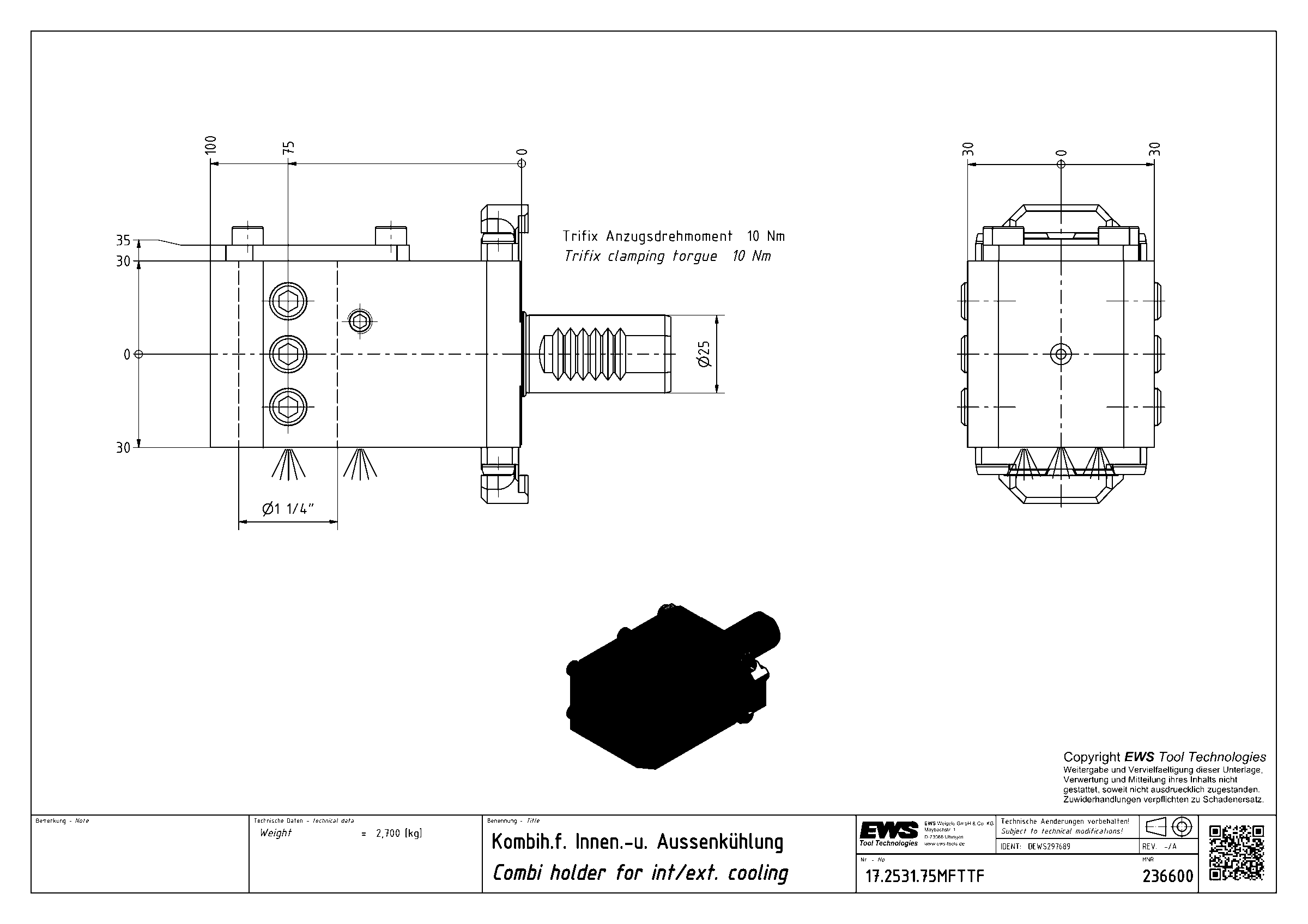

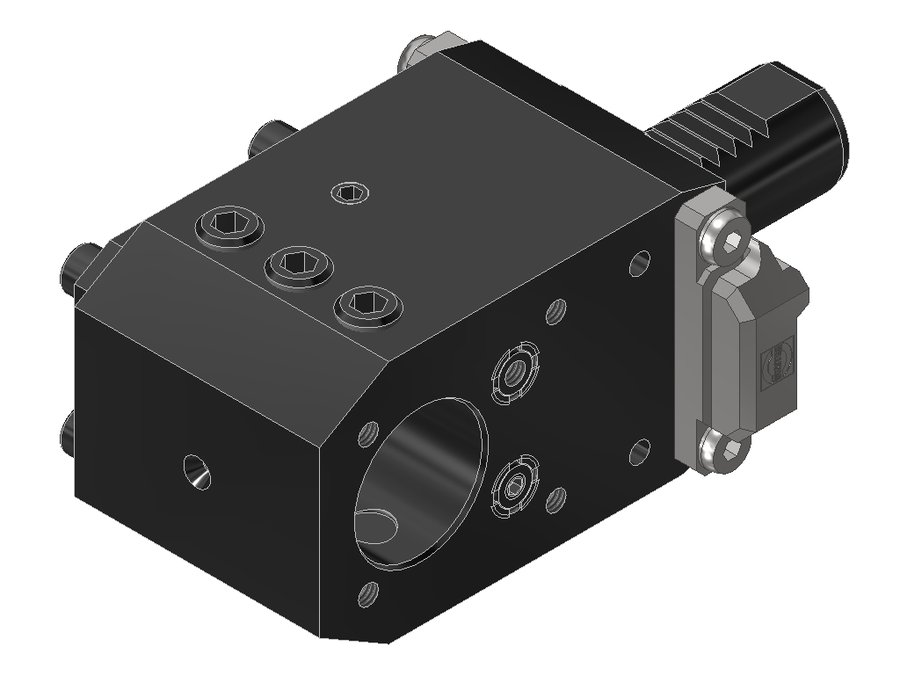

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2531.75MFTTF, хвостовик Ø25, отверстие Ø31.75 мм (1 1/4")
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | ZYL12502235 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | Boring bar Ø 1 1/4" |
| Функциональная длина | 75 мм |
| Вылет LPR | 100 мм |
| Масса | 2,7 кг |
| Высота | 60 мм |
| Общая длина | 148 мм |
| Ширина | 60 мм |
| Заказной номер EWS | 236600 |
| Радиальная ширина | 30 мм |
| Функциональная ширина | 30 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.2525MFT | 25 | VDI25 | Ø 25.0 (boring bar) | 75 | 100 | 148 | |
| 17.2525MFTTF | 25 | VDI25 | Ø 25.0 (boring bar) | 75 | 100 | 148 | |
| 17.2525TNE | 25 | VDI25 | Ø 25.0 (boring bar) | 70 | 95 | 143 | |
| 17.2531.75DG200RLW | 25 | VDI25 | Boring bar Ø 1 1/4" | 70 | 95 | 142,95 | |
| 17.2531.75DMFTTF | 25 | VDI25 | Boring bar Ø 1 1/4" | 75 | 99,5 | 147,5 | |
| 17.2531.75G200RLW | 25 | VDI25 | Boring bar Ø 1 1/4" | 70 | 95 | 142,95 | |
| 17.2531.75MFTTF | 25 | VDI25 | Boring bar Ø 1 1/4" | 75 | 100 | 148 | Текущая |
| 17.2532ABC | 25 | VDI25 | Ø 32.0 (boring bar) | 60 | 85 | 133 | |
| 17.2532ABCV | 25 | VDI25 | Ø 32.0 (boring bar) | 60 | 85 | 133 | |
| 17.2532DE332 | 25 | VDI25 | Ø 32.0 (boring bar) | 75 | 99,5 | 147,5 | |
| 17.2532DG200RLW | 25 | VDI25 | Ø 32.0 (boring bar) | 70 | 95 | 142,95 | |
| 17.2532DMFT | 25 | VDI25 | Ø 32.0 (boring bar) | 75 | 99,5 | 147,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.2531.75MFTTF.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
