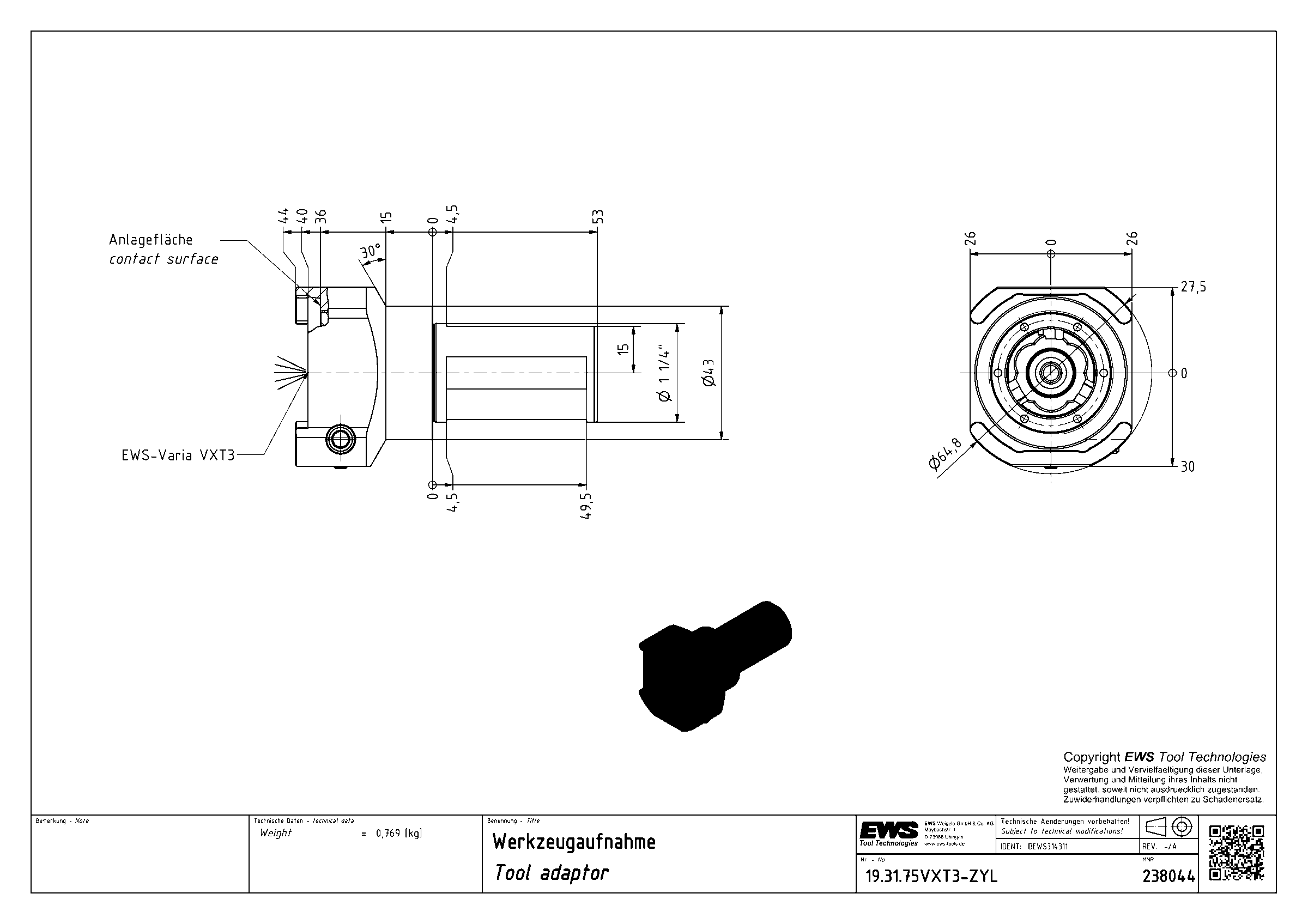

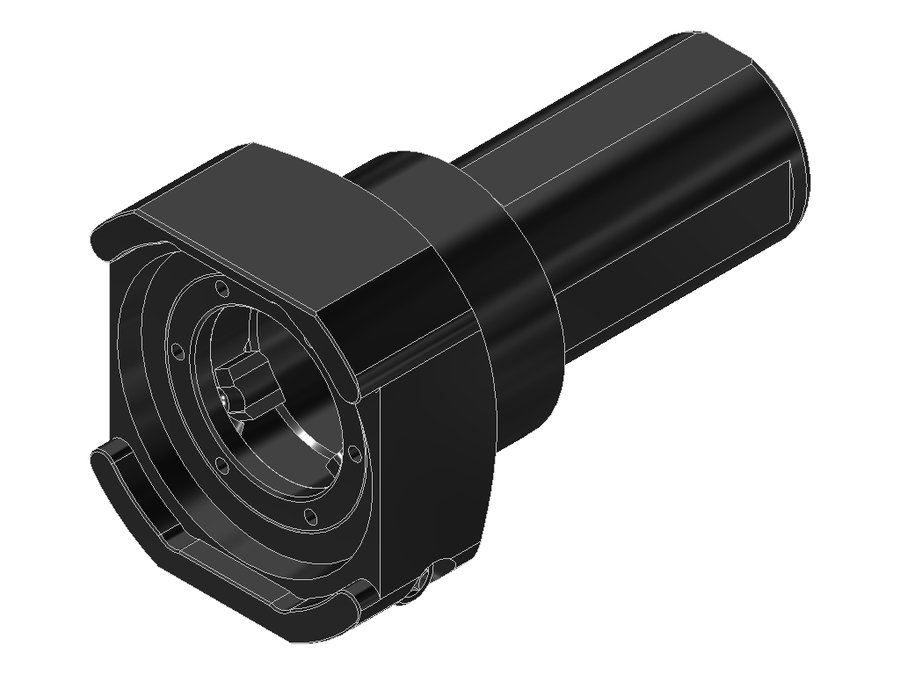

Адаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3
EWS · Адаптеры для инструмента EWS, система EWS Varia · арт. 19.31.75VXT3-ZYL

Адаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Угол выхода0°
Код интерфейса станкаZYL12501035
Код интерфейса инструментаEWC00300395
Диаметр хвостовика31,75 мм
Исполнениенейтральное
Функциональная длина36 мм
Вылет LPR44 мм
Масса0,769 кг
Высота57,5 мм
Общая длина97 мм
Ширина52 мм
Заказной номер EWS238044
Радиальная высота30 мм
Система EWS VariaEWS Varia VXT3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.31.75VXT3-ZYL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, система EWS Varia — 4 позиции серии, EWS.

АртикулДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.31.75VXT3-ZYL31,75364457,597Текущая
19.32VXT3-ZYL32364457,597
19.38.1VXT4-ZYL38,1425070117
19.40VXT4-ZYL40425070117

Совместимость

Связанные позиции по данным производителя — 94 позиции. Подбор по совместимости не заменяет проверку по чертежу.
