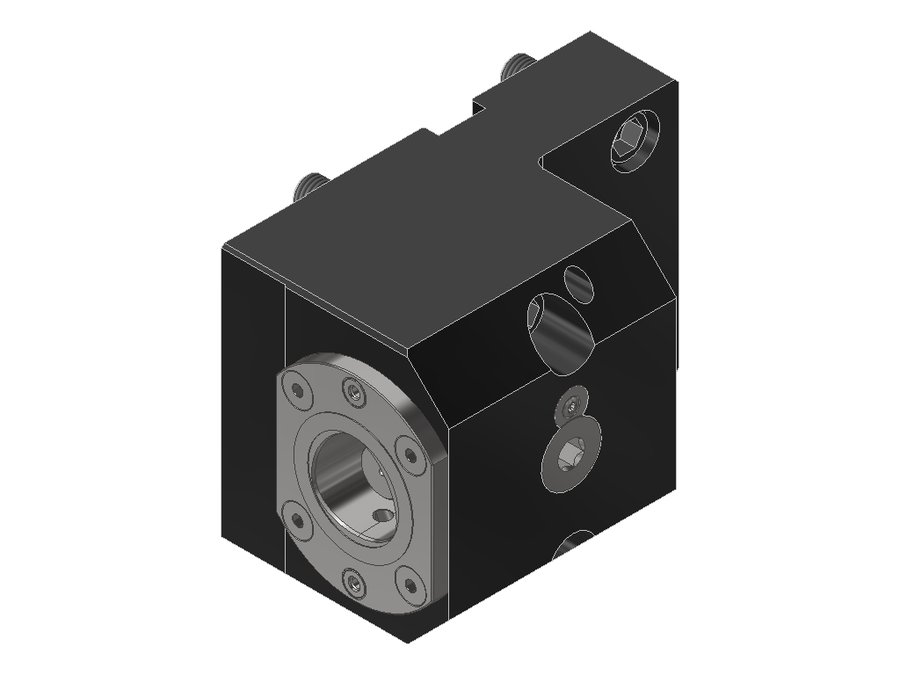

Адаптер для инструмента EWS 19.BMTC6NX4000, BMT, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC6NX4000

Адаптер для инструмента EWS 19.BMTC6NX4000, BMT, полигональный хвостовик ISO 26623 (PSC 63)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB100B7515
Код интерфейса инструментаCCS06300195
Исполнениеправое
Присоединение к станкуBMT75 DMG Mori
Присоединение инструментаPSC 63
Функциональная длина80 мм
Вылет LPR122 мм
Масса18,721 кг
Высота136 мм
Общая длина140,5 мм
Ширина208 мм
Заказной номер EWS220066
Радиальная ширина78 мм
Функциональная ширина130 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC6BMT85PSC 63BMT8585127124133
19.BMTC6BMT85ÜKPSC 63BMT8585127124133
19.BMTC6BMT85Z127X95PSC 63BMT8595137124143
19.BMTC6CT4500Z142X79.25PSC 63BMT50 Mazak79,25121,25142211,25
19.BMTC6NT42ÜKX110PSC 63BMT60 DMG Mori110152108167
19.BMTC6NT42X110PSC 63BMT60 DMG Mori110152108167
19.BMTC6NX4000PSC 63BMT75 DMG Mori80122136140,5Текущая
19.BMTC6SKT400PSC 63BMT75110152112156,9
19.BMTC6V550PSC 63BMT7560102112105,9
19.BMTC6V550ÜKPSC 63BMT7560102112105,9
19.BMTC6VL6L95PSC 63BMT659595105101,5
19.BMTC6VL6ÜKL95PSC 63BMT659595105101,5
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC6NX4000.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63

Документы по позиции

Для этой позиции документы пока не привязаны.
