EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC6V550

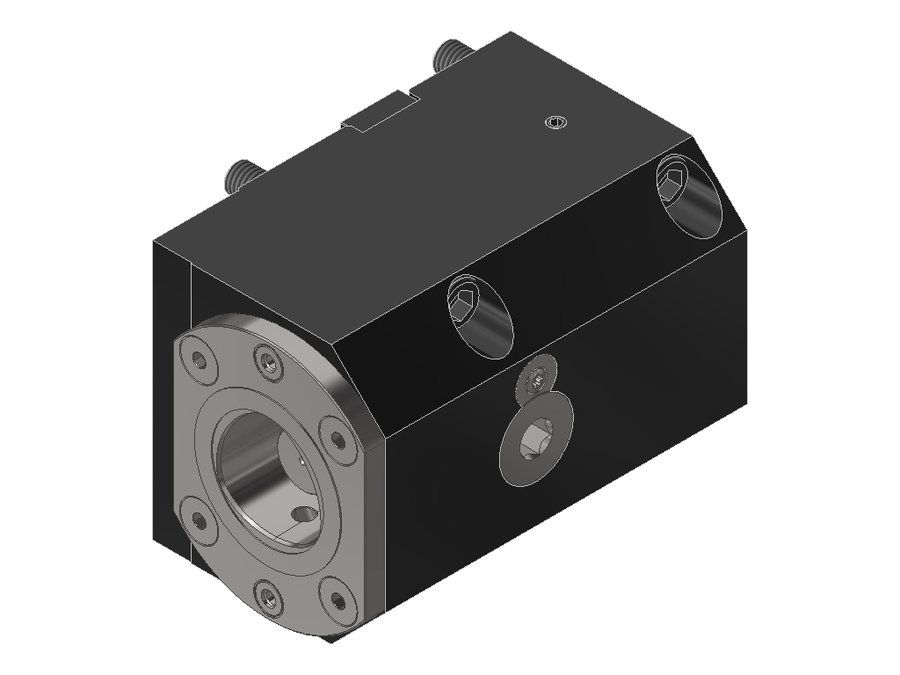

Адаптер для инструмента EWS 19.BMTC6V550, BMT, полигональный хвостовик ISO 26623 (PSC 63)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS06300195 |
| Исполнение | левое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 60 мм |
| Вылет LPR | 102 мм |
| Масса | 12,939 кг |
| Высота | 112 мм |
| Общая длина | 105,9 мм |
| Ширина | 165 мм |
| Заказной номер EWS | 171192 |
| Радиальная ширина | 57,5 мм |
| Функциональная ширина | 107,5 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC6BMT85Z127X95 | PSC 63 | BMT85 | 95 | 137 | 124 | 143 | |
| 19.BMTC6CT4500Z142X79.25 | PSC 63 | BMT50 Mazak | 79,25 | 121,25 | 142 | 211,25 | |
| 19.BMTC6NT42ÜKX110 | PSC 63 | BMT60 DMG Mori | 110 | 152 | 108 | 167 | |
| 19.BMTC6NT42X110 | PSC 63 | BMT60 DMG Mori | 110 | 152 | 108 | 167 | |
| 19.BMTC6NX4000 | PSC 63 | BMT75 DMG Mori | 80 | 122 | 136 | 140,5 | |
| 19.BMTC6SKT400 | PSC 63 | BMT75 | 110 | 152 | 112 | 156,9 | |
| 19.BMTC6V550 | PSC 63 | BMT75 | 60 | 102 | 112 | 105,9 | Текущая |
| 19.BMTC6V550ÜK | PSC 63 | BMT75 | 60 | 102 | 112 | 105,9 | |
| 19.BMTC6VL6L95 | PSC 63 | BMT65 | 95 | 95 | 105 | 101,5 | |
| 19.BMTC6VL6ÜKL95 | PSC 63 | BMT65 | 95 | 95 | 105 | 101,5 | |
| 19.BMTC6VL8EK | PSC 63 | BMT75 | 107 | 107 | 112 | 112,1 | |
| 19.BMTC6VL8ÜKEK | PSC 63 | BMT75 | 107 | 107 | 112 | 112,1 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC6V550.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Документы по позиции
Для этой позиции документы пока не привязаны.
