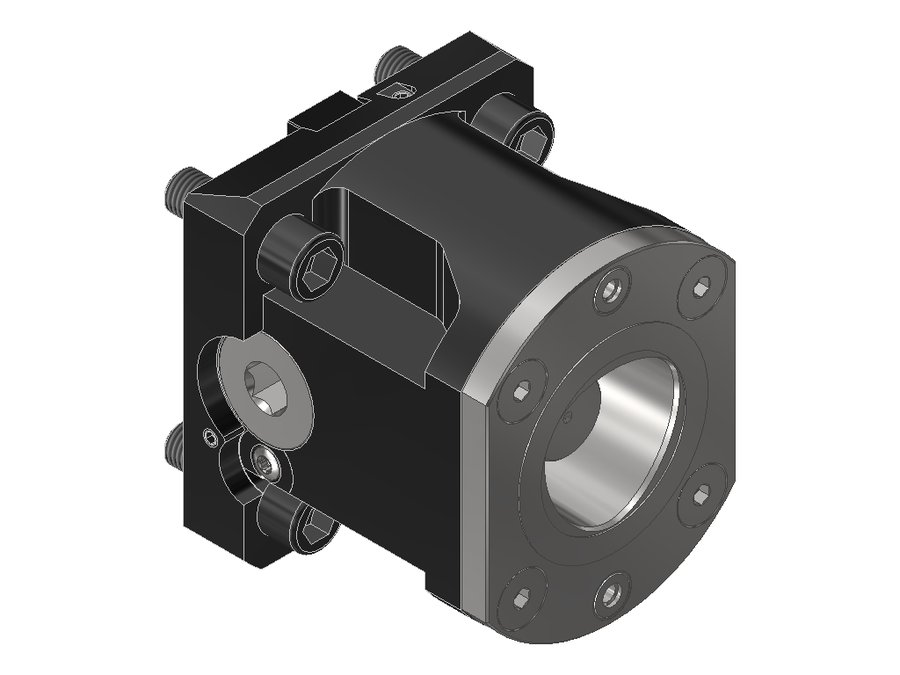

Адаптер для инструмента EWS 19.BMTC6VL6ÜKL95, BMT, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC6VL6ÜKL95

Адаптер для инструмента EWS 19.BMTC6VL6ÜKL95, BMT, полигональный хвостовик ISO 26623 (PSC 63)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаCCS06300195
Исполнениенейтральное
Присоединение к станкуBMT65
Присоединение инструментаPSC 63
Функциональная длина95 мм
Вылет LPR95 мм
Масса3,334 кг
Высота105 мм
Общая длина101,5 мм
Заказной номер EWS228155
Радиальная высота52,5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC6NT42X110PSC 63BMT60 DMG Mori110152108167
19.BMTC6NX4000PSC 63BMT75 DMG Mori80122136140,5
19.BMTC6SKT400PSC 63BMT75110152112156,9
19.BMTC6V550PSC 63BMT7560102112105,9
19.BMTC6V550ÜKPSC 63BMT7560102112105,9
19.BMTC6VL6L95PSC 63BMT659595105101,5
19.BMTC6VL6ÜKL95PSC 63BMT659595105101,5Текущая
19.BMTC6VL8EKPSC 63BMT75107107112112,1
19.BMTC6VL8ÜKEKPSC 63BMT75107107112112,1
19.BMTC6VT1100PSC 63BMT55x145 DN Solutions150192174198
19.BMTV5NLEWS Varia V5BMT60 DMG Mori80125108140
19.BMTV5QSM350EWS Varia V5BMT80 Mazak120164,598191,5
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC6VL6ÜKL95.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
