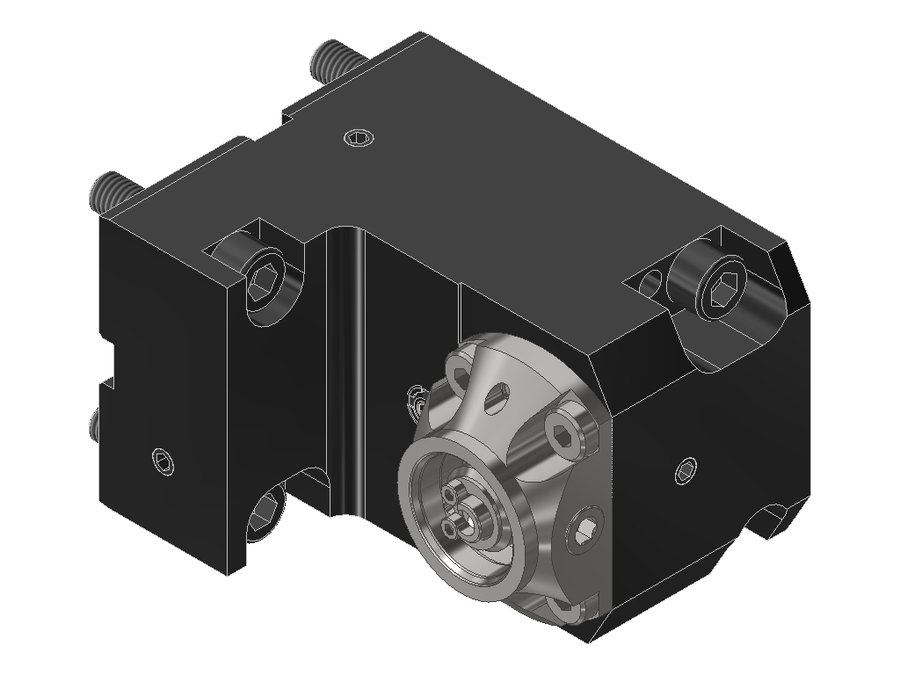

Державка для расточных борштанг EWS 19.BMTKM40NZ, BMT, адаптер KM 40
EWS · Державки для расточных борштанг EWS, присоединение к станку BMT · арт. 19.BMTKM40NZ

Державка для расточных борштанг EWS 19.BMTKM40NZ, BMT, адаптер KM 40

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаKMT04000195
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаKM 40
Функциональная длина100 мм
Вылет LPR122 мм
Высота78 мм
Общая длина134,1 мм
Ширина87 мм
Заказной номер EWS187944
Радиальная ширина50 мм
Функциональная ширина37 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTKM40NZ в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, присоединение к станку BMT — 8 позиций серии, EWS.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
19.BMTKM40NZлевоеBMT40 DMG MoriKM 40—Текущая
19.BMTKM40NZZ0правоеBMT40 DMG MoriKM 40—
19.BMTKM40P2100правоеBMT55KM 40—
19.BMTKM40QSM200правоеBMT68 MazakKM 406,101
19.BMTKM40TW10Z11левоеBMT55CKM 402,85
19.BMTKM50NLZ0левоеBMT60 DMG MoriKM 501,588
20.BMT40BMT65IKX100левоеBMT65борштанга Ø409,161
20.BMT40SL200левоеBMT32Eборштанга Ø403,877

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTKM40NZ.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
