EWS · Державки для расточных борштанг EWS для BMT · арт. 20.BMT40SL200

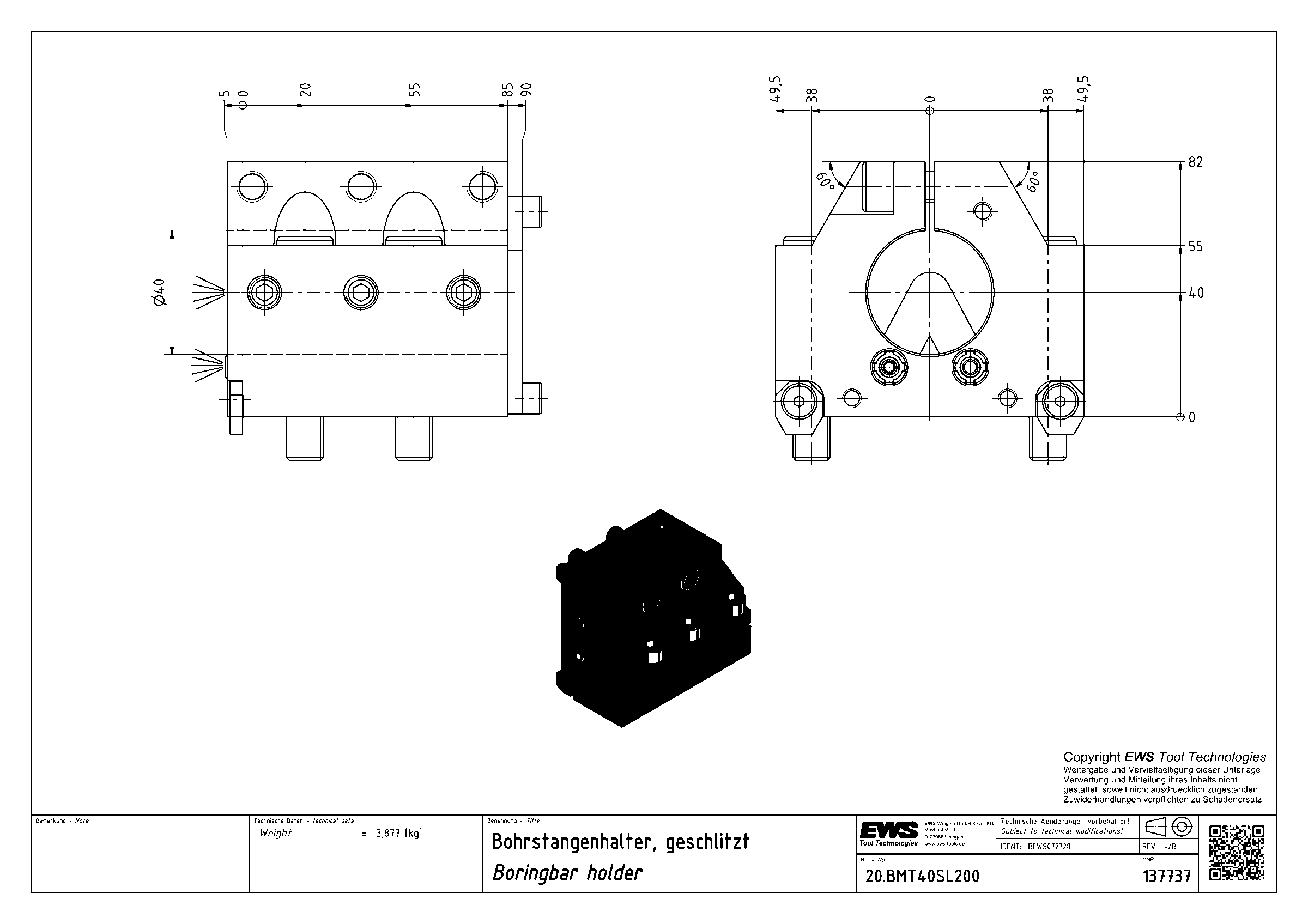

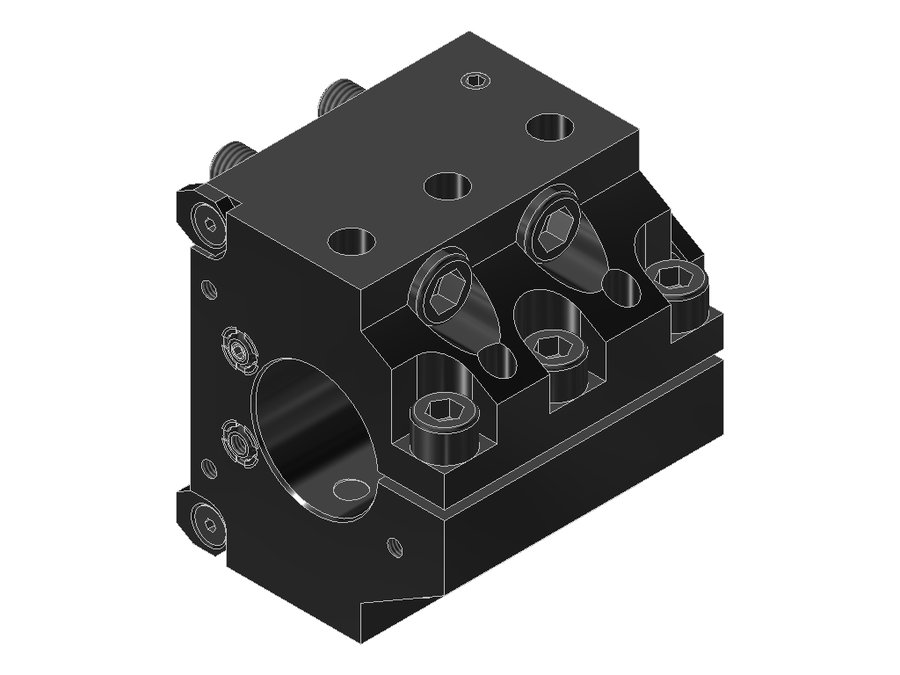

Державка для расточных борштанг EWS 20.BMT40SL200, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | левое |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 40 мм |
| Вылет LPR | 82 мм |
| Масса | 3,877 кг |
| Высота | 99 мм |
| Общая длина | 87,5 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 137737 |
| Функциональная ширина | 5 мм |
Другие типоразмеры серии
Державки для расточных борштанг EWS для BMT — 8 позиций серии, EWS.
| Артикул | Исполнение | Присоединение к станку | Присоединение инструмента | Масса, кг | В список |
|---|---|---|---|---|---|
| 19.BMTKM40NZ | левое | BMT40 DMG Mori | KM 40 | 0 | |
| 19.BMTKM40NZZ0 | правое | BMT40 DMG Mori | KM 40 | 0 | |
| 19.BMTKM40P2100 | правое | BMT55 | KM 40 | 0 | |
| 19.BMTKM40QSM200 | правое | BMT68 Mazak | KM 40 | 6,101 | |
| 19.BMTKM40TW10Z11 | левое | BMT55C | KM 40 | 2,85 | |
| 19.BMTKM50NLZ0 | левое | BMT60 DMG Mori | KM 50 | 1,588 | |
| 20.BMT40BMT65IKX100 | левое | BMT65 | Ø 40.0 (boring bar) | 9,161 | |
| 20.BMT40SL200 | левое | BMT32E | Ø 40.0 (boring bar) | 3,877 | Текущая |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 20.BMT40SL200.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25, MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
