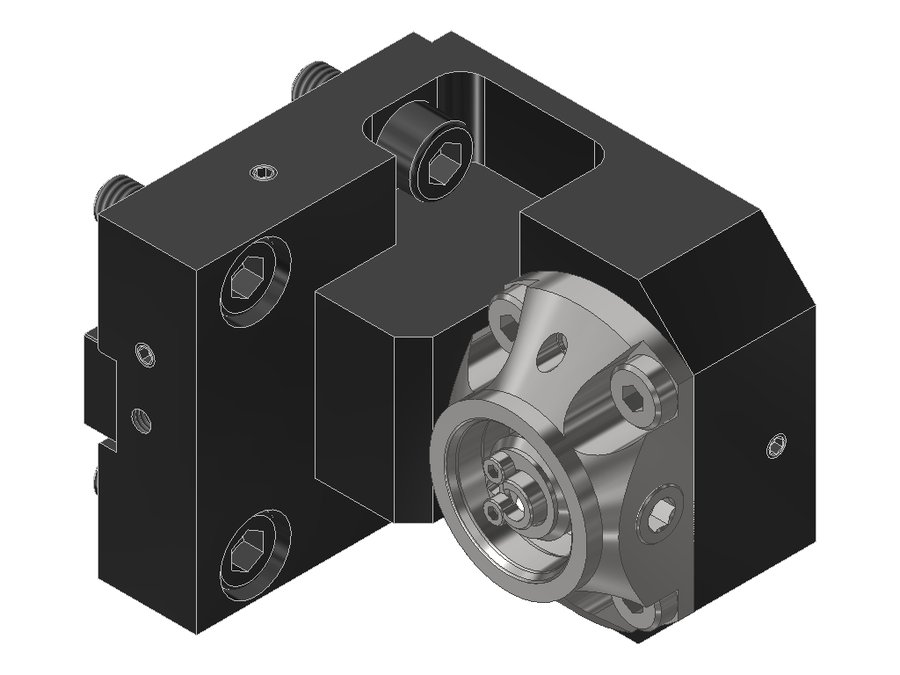

Державка для расточных борштанг EWS 19.BMTKM40TW10Z11, BMT, адаптер KM 40
EWS · Державки для расточных борштанг EWS, присоединение к станку BMT · арт. 19.BMTKM40TW10Z11

Державка для расточных борштанг EWS 19.BMTKM40TW10Z11, BMT, адаптер KM 40

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаKMT04000195
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментаKM 40
Функциональная длина75 мм
Вылет LPR97 мм
Масса2,85 кг
Высота80 мм
Общая длина102,4 мм
Ширина56 мм
Заказной номер EWS209094
Радиальная ширина45 мм
Функциональная ширина11 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTKM40TW10Z11 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, присоединение к станку BMT — 8 позиций серии, EWS.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаМасса, кгВ список
19.BMTKM40NZлевоеBMT40 DMG MoriKM 40—
19.BMTKM40NZZ0правоеBMT40 DMG MoriKM 40—
19.BMTKM40P2100правоеBMT55KM 40—
19.BMTKM40QSM200правоеBMT68 MazakKM 406,101
19.BMTKM40TW10Z11левоеBMT55CKM 402,85Текущая
19.BMTKM50NLZ0левоеBMT60 DMG MoriKM 501,588
20.BMT40BMT65IKX100левоеBMT65борштанга Ø409,161
20.BMT40SL200левоеBMT32Eборштанга Ø403,877

Документы по позиции

Для этой позиции документы пока не привязаны.
