Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 22ER-350ISOTIN25

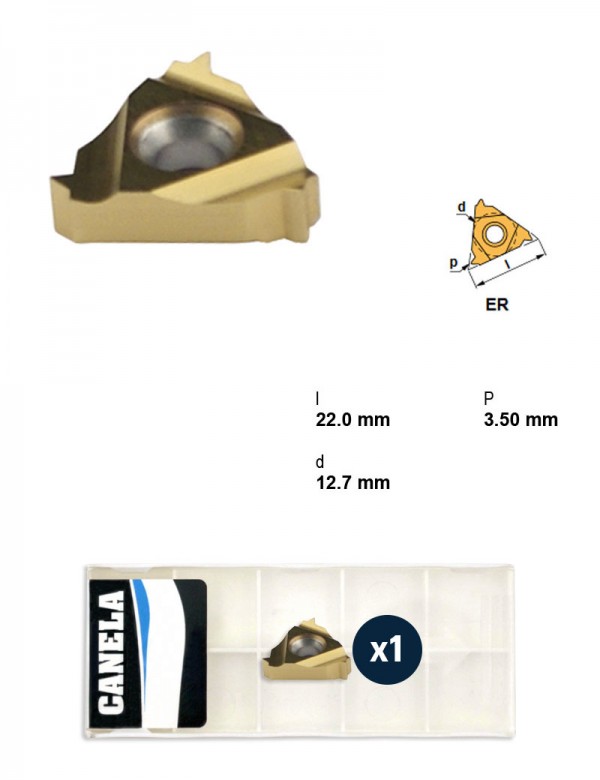

Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, Направление резания Правое
| Шаг | 3.5 мм |
|---|---|
| Тип резьбы | ISO |
| Применение | Резьбонарезание |
| Направление резания | Правое |
| Марка сплава | TIN25 |
| I.C. | 12,7 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,95 мм |
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 22EL-N55TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | |
| 22EL-N60TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | |
| 22ER-5WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-6WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-7WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-8WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-350ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | Текущая |
| 22ER-400ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-450ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-500ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-N55TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-N60TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Правое |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 22ER-350ISOTIN25.
Запчасти к инструменту1
- 3226Пластина опорная под пластину KNUX 3226
Оправки расточные1
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Свёрла спиральные монолитные1
- 732316.0Сверло монолитное Ø16 мм, 2 зуб., хвостовик Ø16 мм, Внутренняя подача СОЖ Есть, Длина режущей части 83 мм, Длина 133 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Подходит к позициям
У этих позиций 22ER-350ISOTIN25 указан производителем как подходящий.
Державки резьбовые токарные17
- CTANR2525M22Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
- CTANR3232P22Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
- CTANR4040R22Державка резьбовая, 40X40, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
- CTXNR2525M22Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
- CTXNR3232P22Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
- CTXNR4040R22Державка резьбовая, 40X40, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
- PSC32-SER22040-22Державка резьбовая Ø32 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC40-SER27050-22Державка резьбовая Ø40 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC50-SER35060-22Державка резьбовая Ø50 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC63-SER45065-22Державка резьбовая Ø63 мм, Применение Наружная резьба, Крепление пластины Центральный винт
- PSC80-SER55080-22Державка резьбовая Ø80 мм
- STANR2525M22Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
- STANR3232P22Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
- STANR4040R22Державка резьбовая, 40X40, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
- STXNR2525M22Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
- STXNR3232P22Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
- STXNR4040R22Державка резьбовая, 40X40, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
