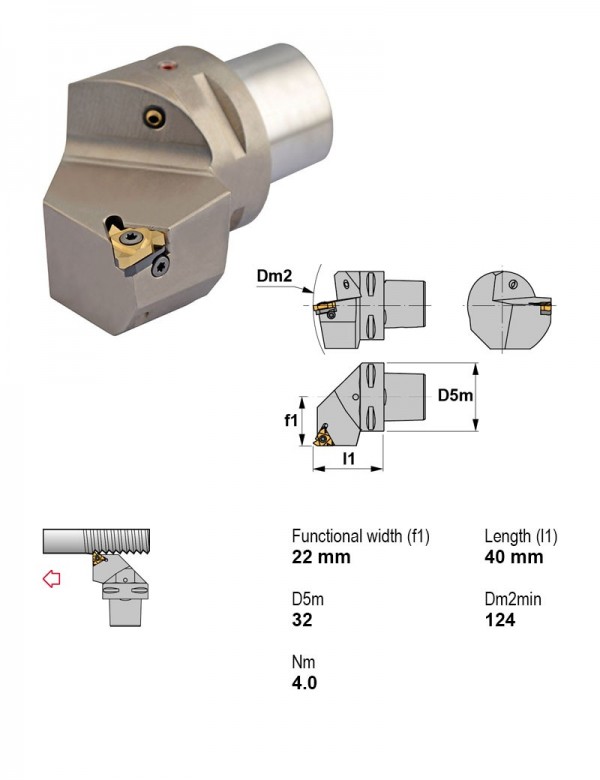

Canela · Державки резьбовые — центральный винт · арт. PSC32-SER22040-22

Державка резьбовая Ø32 мм, Диаметр корпуса 22 мм, Длина корпуса 40 мм, Внутренняя подача СОЖ Есть, Направление резания Правое

Применение	Наружная резьба
Диаметр корпуса	22 мм
Длина корпуса	40 мм
Крепление пластины	Центральный винт
Присоединение	PSC
Внутренняя подача СОЖ	Есть
Направление резания	Правое
Диаметр хвостовика	32 мм

Другие типоразмеры серии

Державки резьбовые — центральный винт — 191 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

Артикул	Применение	Внутренняя подача СОЖ	Направление резания	Диаметр хвостовика, мм	В список
PSC32-SEL22040-16	Наружная резьба	Есть	Левое	32
PSC32-SEL22040-22	Наружная резьба	Есть	Левое	32
PSC32-SER22040-16	Наружная резьба	Есть	Правое	32
PSC32-SER22040-22	Наружная резьба	Есть	Правое	32	Текущая
PSC32-SIL12050-16	Внутренняя резьба	Есть	Левое	32
PSC32-SIL14060-16	Внутренняя резьба	Есть	Левое	32
PSC32-SIL22085-16	Внутренняя резьба	Есть	Левое	32
PSC32-SIR12050-16	Внутренняя резьба	Есть	Правое	32
PSC32-SIR14060-16	Внутренняя резьба	Есть	Правое	32
PSC32-SIR22085-16	Внутренняя резьба	Есть	Правое	32
PSC40-SEL27050-16	Наружная резьба	Есть	Левое	40
PSC40-SEL27050-22	Наружная резьба	Есть	Левое	40

Показать ещё · всего в серии 191

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC32-SER22040-22.

Пластины резьбовые токарные9

22ER-5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
22ER-6WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 6 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
22ER-7WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 7 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
22ER-8WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 8 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
22ER-350ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, Направление резания Правое
22ER-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Правое
22ER-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, Направление резания Правое
22ER-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
22ER-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое

Винты для пластин2

SA4Винт Torx 8-UNC
SY4Винт Torx 8-32UNC

Запчасти к инструменту1

YE4Пластина опорная для резьбовых пластин YE4

Корпуса сборных фрез1

552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8

Подходит к позициям

У этих позиций PSC32-SER22040-22 указан производителем как подходящий.

Корпуса сборных фрез11

014090063Фреза сборная Ø63 мм, 3 зуб., хвостовик Ø27 мм
014090080Фреза сборная Ø80 мм, 4 зуб., хвостовик Ø32 мм
014090100Фреза сборная Ø100 мм, 5 зуб., хвостовик Ø40 мм
014090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
014090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
014090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
064090032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø22 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
064090040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø27 мм
064090050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø27 мм
064090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø32 мм
064090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø40 мм
