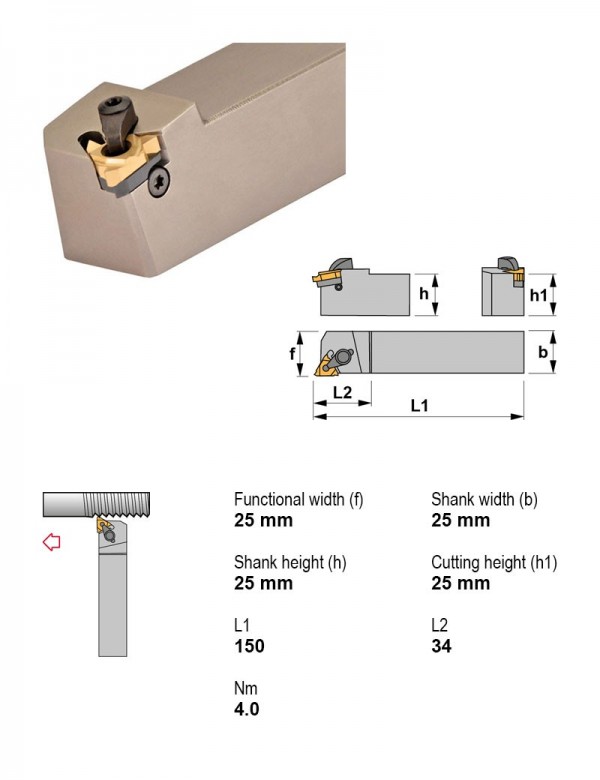

Canela · Державки резьбовые — прижим сверху · арт. CTANR2525M22
Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
| Применение | Наружная резьба |
|---|---|
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 12.7 мм |
| Сечение державки | 25X25 |
Другие типоразмеры серии
Державки резьбовые — прижим сверху — 63 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.
| Артикул | Применение | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|
| CTANL3232P27 | Наружная резьба | Левое | 32X32 | — | |
| CTANL4040R22 | Наружная резьба | Левое | 40X40 | 12.7 | |
| CTANL4040R27 | Наружная резьба | Левое | 40X40 | — | |
| CTANL5050S27 | Наружная резьба | Левое | 50X50 | — | |
| CTANR2020K16 | Наружная резьба | Правое | 20X20 | 9.52 | |
| CTANR2525M16 | Наружная резьба | Правое | 25X25 | 9.52 | |
| CTANR2525M22 | Наружная резьба | Правое | 25X25 | 12.7 | Текущая |
| CTANR3232P16 | Наружная резьба | Правое | 32X32 | 9.52 | |
| CTANR3232P22 | Наружная резьба | Правое | 32X32 | 12.7 | |
| CTANR3232P27 | Наружная резьба | Правое | 32X32 | — | |
| CTANR4040R22 | Наружная резьба | Правое | 40X40 | 12.7 | |
| CTANR4040R27 | Наружная резьба | Правое | 40X40 | — |
Совместимость
Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTANR2525M22.
Пластины резьбовые токарные9
- 22ER-5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22ER-6WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 6 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22ER-7WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 7 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22ER-8WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 8 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
- 22ER-350ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, Направление резания Правое
- 22ER-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Правое
- 22ER-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, Направление резания Правое
- 22ER-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
- 22ER-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Длина корпуса 55 мм, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- YE4Пластина опорная для резьбовых пластин YE4
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Фрезы концевые монолитные1
- 632522Фреза монолитная Ø2 мм, 2 зуб., хвостовик Ø6 мм, Угол спирали 30°, Длина режущей части 2 мм, Длина 60 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
