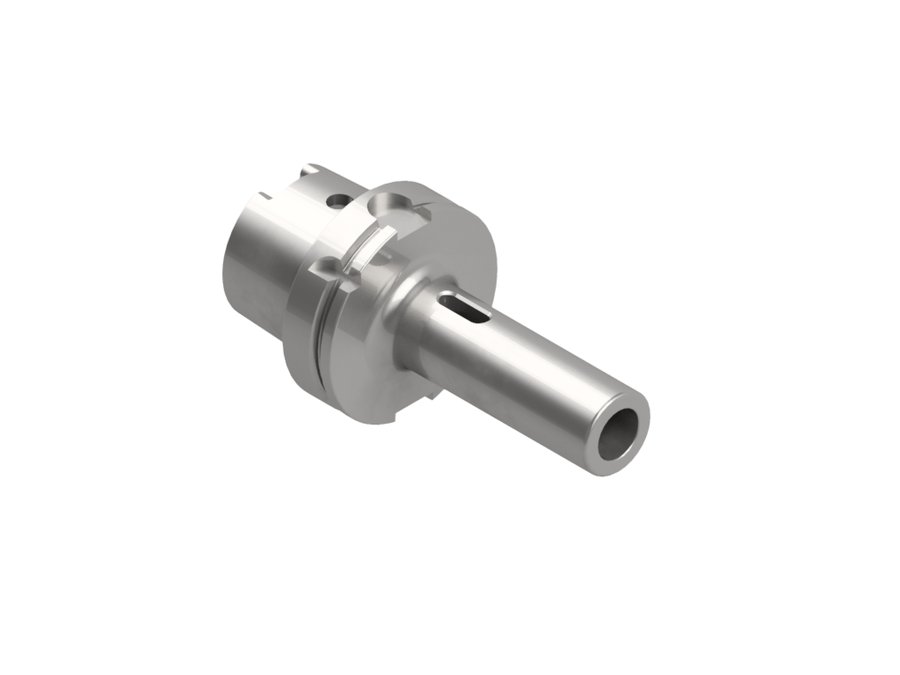

Переходник с конусом Морзе с лапкой EWS 25.HSK100AMK1L110AL, HSK100A, MK1, вылет LPR 110 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку HSK · арт. 25.HSK100AMK1L110AL

Переходник с конусом Морзе с лапкой EWS 25.HSK100AMK1L110AL, HSK100A, MK1, вылет LPR 110 мм

Диаметр корпуса25 мм
Код интерфейса станкаHSK10000195
Код интерфейса инструментаMKD01002185
Диаметр буртика100 мм
Функциональная длина81 мм
Вылет LPR110 мм
Масса2,4 кг
Общая длина160 мм
Заказной номер EWSW139508
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку HSK — 9 позиций серии, EWS.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
25.HSK63AMK1L100AL741000,9132
25.HSK63AMK2L120AL941201,15152
25.HSK63AMK3L140AL141401,55172
25.HSK63AMK4L160AL1341601,9192
25.HSK100AMK1L110AL811102,4160Текущая
25.HSK100AMK2L120AL911202,5170
25.HSK100AMK3L150AL1211502,95200
25.HSK100AMK4L170AL1411703,4220
25.HSK100AMK5L200AL1712004,7250

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 25.HSK100AMK1L110AL.

Запчасти к инструменту1

  • KV HSK100-AТрубка подвода СОЖ EWS KV HSK100-A, DIN69895, M24x1,5

Документы по позиции

Для этой позиции документы пока не привязаны.
