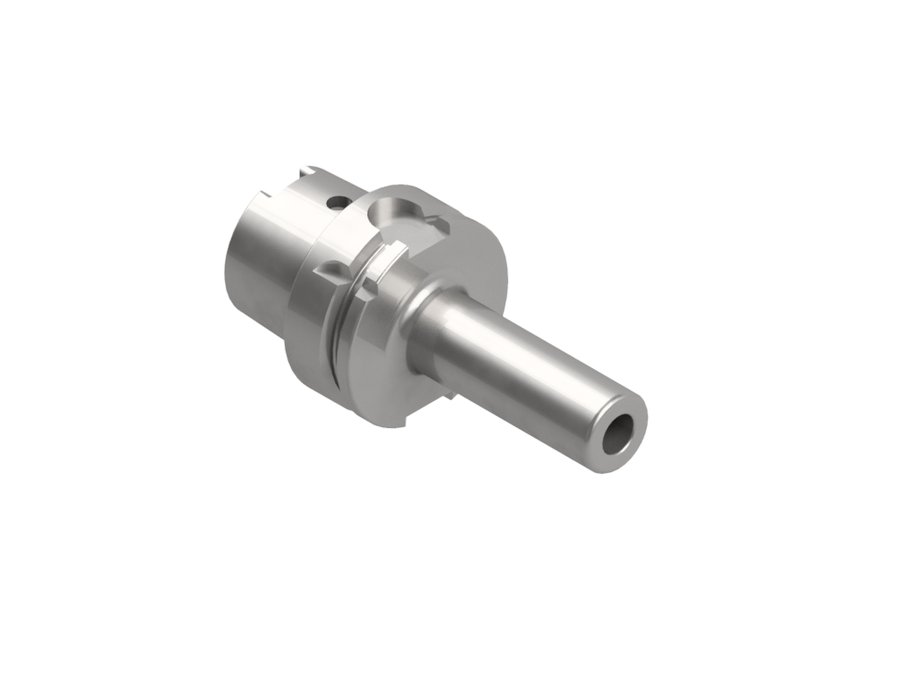

Переходник с конусом Морзе с лапкой EWS 25.HSK63AMK2L120AL, HSK63A, MK2, вылет LPR 120 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку HSK · арт. 25.HSK63AMK2L120AL

Переходник с конусом Морзе с лапкой EWS 25.HSK63AMK2L120AL, HSK63A, MK2, вылет LPR 120 мм

Диаметр корпуса32 мм
Код интерфейса станкаHSK06300195
Код интерфейса инструментаMKD02002185
Диаметр буртика63 мм
Функциональная длина94 мм
Вылет LPR120 мм
Масса1,15 кг
Общая длина152 мм
Заказной номер EWSW139158
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку HSK — 9 позиций серии, EWS.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
25.HSK63AMK1L100AL741000,9132
25.HSK63AMK2L120AL941201,15152Текущая
25.HSK63AMK3L140AL141401,55172
25.HSK63AMK4L160AL1341601,9192
25.HSK100AMK1L110AL811102,4160
25.HSK100AMK2L120AL911202,5170
25.HSK100AMK3L150AL1211502,95200
25.HSK100AMK4L170AL1411703,4220
25.HSK100AMK5L200AL1712004,7250

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 25.HSK63AMK2L120AL.

Запчасти к инструменту1

  • KV HSK63-AТрубка подвода СОЖ EWS KV HSK63-A, DIN69895, M18x1

Документы по позиции

Для этой позиции документы пока не привязаны.
