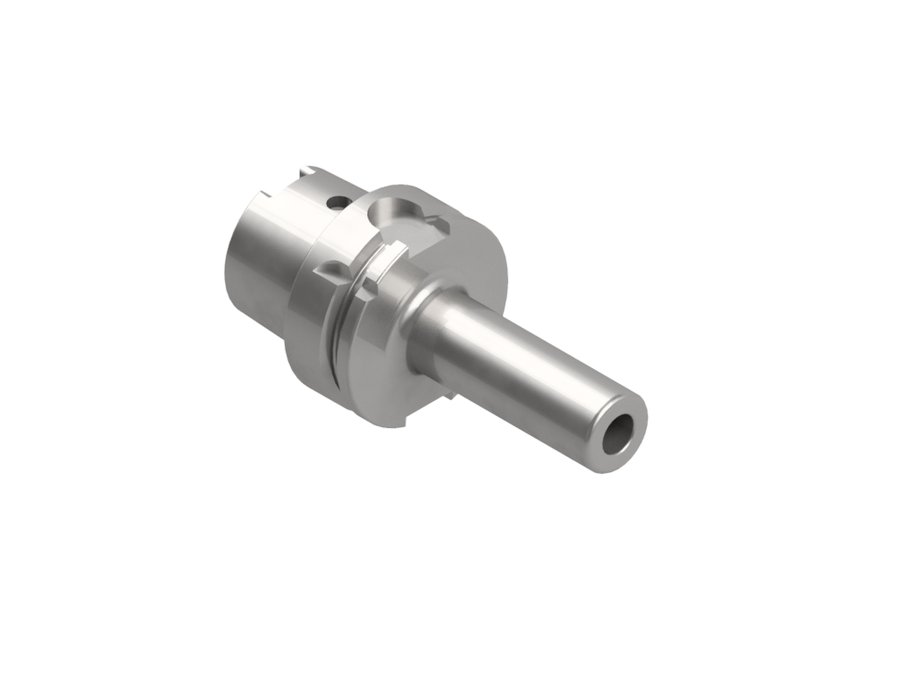

Переходник с конусом Морзе с лапкой EWS 25.HSK63AMK1L100AL, HSK63A, MK1, вылет LPR 100 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку HSK · арт. 25.HSK63AMK1L100AL

Переходник с конусом Морзе с лапкой EWS 25.HSK63AMK1L100AL, HSK63A, MK1, вылет LPR 100 мм

Диаметр корпуса25 мм
Код интерфейса станкаHSK06300195
Код интерфейса инструментаMKD01002185
Диаметр буртика63 мм
Функциональная длина74 мм
Вылет LPR100 мм
Масса0,9 кг
Общая длина132 мм
Заказной номер EWSW139156
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку HSK — 9 позиций серии, EWS.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
25.HSK63AMK1L100AL741000,9132Текущая
25.HSK63AMK2L120AL941201,15152
25.HSK63AMK3L140AL141401,55172
25.HSK63AMK4L160AL1341601,9192
25.HSK100AMK1L110AL811102,4160
25.HSK100AMK2L120AL911202,5170
25.HSK100AMK3L150AL1211502,95200
25.HSK100AMK4L170AL1411703,4220
25.HSK100AMK5L200AL1712004,7250

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 25.HSK63AMK1L100AL.

Запчасти к инструменту1

  • KV HSK63-AТрубка подвода СОЖ EWS KV HSK63-A, DIN69895, M18x1
