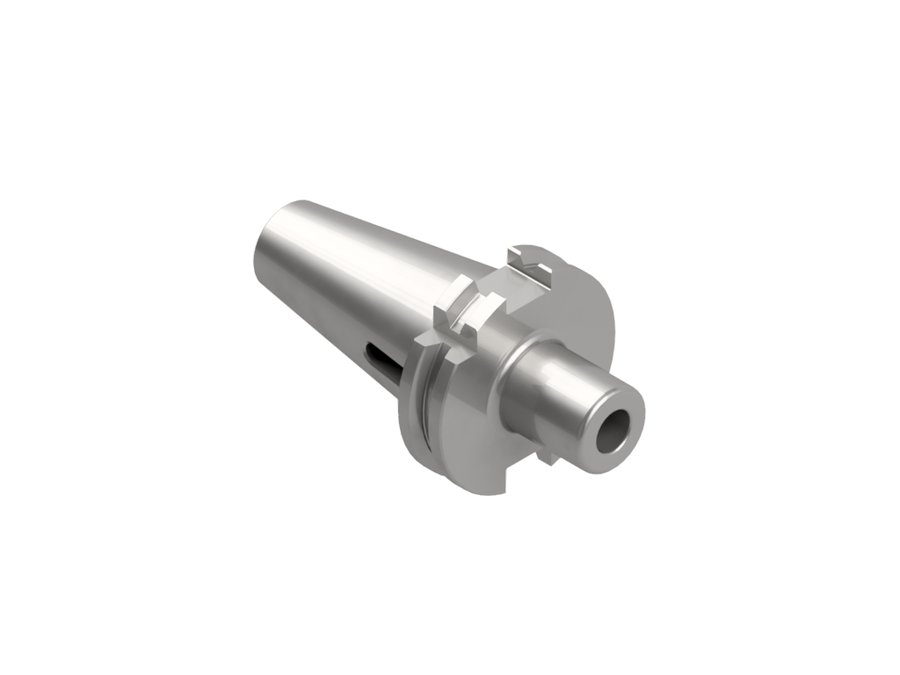

Переходник с конусом Морзе с лапкой EWS 25.SK40MK2L50AL, SK40, MK2, вылет LPR 50 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK · арт. 25.SK40MK2L50AL

Переходник с конусом Морзе с лапкой EWS 25.SK40MK2L50AL, SK40, MK2, вылет LPR 50 мм

Диаметр корпуса32 мм
Код интерфейса станкаSKG04001095
Код интерфейса инструментаMKD02002185
Диаметр буртика63,55 мм
Присоединение к станкуSK40 форма A
Функциональная длина31 мм
Вылет LPR50 мм
Масса0,9 кг
Общая длина118,4 мм
Заказной номер EWSW140191
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK — 25 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммПрисоединение к станкуВ список
25.HSK50AMK2L120AL941200,9145—
25.HSK50AMK3L140AL1141401,3165—
25.SK30MK1L50AL31500,5597,8SK30 форма A
25.SK30MK2L65AL46650,6112,8SK30 форма A
25.SK30MK3L80AL61800,75127,8SK30 форма A
25.SK40MK1L50AL31500,93118,4SK40 форма A
25.SK40MK2L50AL31500,9118,4SK40 форма AТекущая
25.SK40MK2L117AL981171,33185,4SK40 форма A
25.SK40MK3L70AL51701,1138,4SK40 форма A
25.SK40MK3L133AL1141331,6201,4SK40 форма A
25.SK40MK4L95AL76951,33163,4SK40 форма A
25.SK40MK4L156AL1371562,1224,4SK40 форма A
Показать ещё · всего в серии 25
