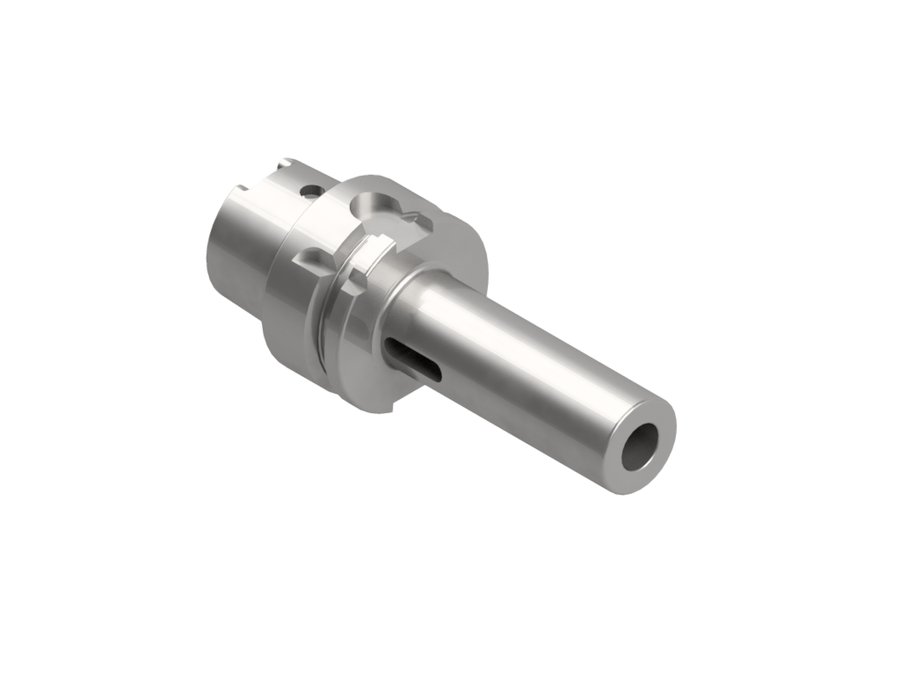

Переходник с конусом Морзе с лапкой EWS 25.HSK50AMK3L140AL, SK50A, MK3, вылет LPR 140 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK · арт. 25.HSK50AMK3L140AL

Переходник с конусом Морзе с лапкой EWS 25.HSK50AMK3L140AL, SK50A, MK3, вылет LPR 140 мм

Диаметр корпуса40 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаMKD03002185
Диаметр буртика50 мм
Функциональная длина114 мм
Вылет LPR140 мм
Масса1,3 кг
Общая длина165 мм
Заказной номер EWSW139620
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 25.HSK50AMK3L140AL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK — 25 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммПрисоединение к станкуВ список
25.BT40MK2L117AL901171,3182,4SK40 BT форма J
25.BT50MK1L45AL7453,7146,8SK50 BT форма J
25.BT50MK4L95AL57953,85196,8SK50 BT форма J
25.HSK50AMK1L100AL741000,7125—
25.HSK50AMK2L120AL941200,9145—
25.HSK50AMK3L140AL1141401,3165—Текущая
25.SK30MK1L50AL31500,5597,8SK30 форма A
25.SK30MK2L65AL46650,6112,8SK30 форма A
25.SK30MK3L80AL61800,75127,8SK30 форма A
25.SK40MK1L50AL31500,93118,4SK40 форма A
25.SK40MK2L50AL31500,9118,4SK40 форма A
25.SK40MK2L117AL981171,33185,4SK40 форма A

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 25.HSK50AMK3L140AL.

Запчасти к инструменту1

  • KV HSK50-AТрубка подвода СОЖ EWS KV HSK50-A, DIN69895, M16x1
