EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK · арт. 25.SK40MK4L95AL

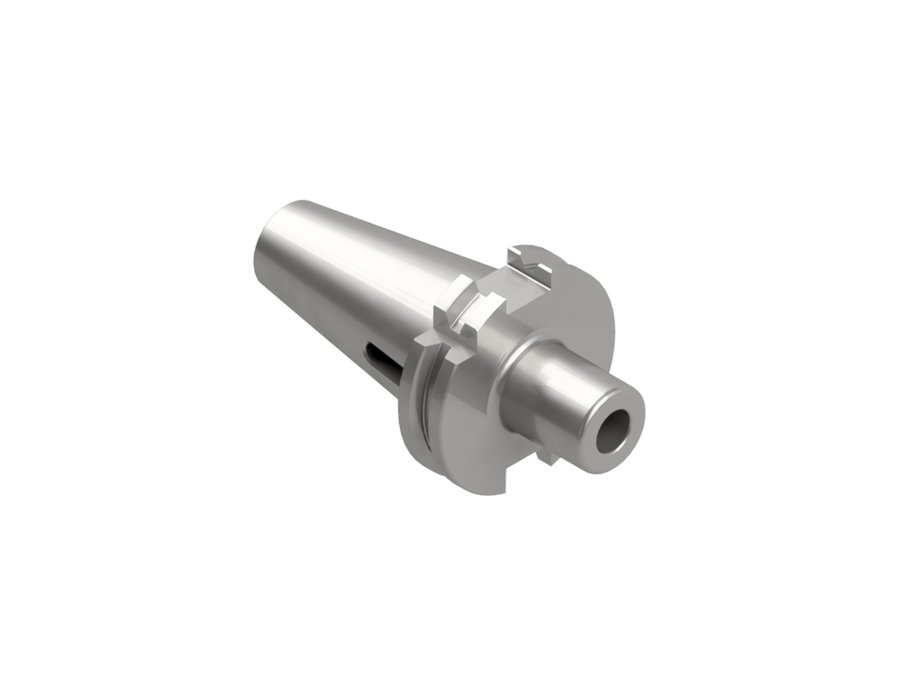

Переходник с конусом Морзе с лапкой EWS 25.SK40MK4L95AL, SK40, MK4, вылет LPR 95 мм
| Диаметр корпуса | 48 мм |
|---|---|
| Код интерфейса станка | SKG04001095 |
| Код интерфейса инструмента | MKD04002185 |
| Диаметр буртика | 63,55 мм |
| Присоединение к станку | SK40 форма A |
| Функциональная длина | 76 мм |
| Вылет LPR | 95 мм |
| Масса | 1,33 кг |
| Общая длина | 163,4 мм |
| Заказной номер EWS | W140195 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Другие типоразмеры серии
Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK — 25 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Масса, кг | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 25.SK30MK3L80AL | 61 | 80 | 0,75 | 127,8 | SK30 форма A | |
| 25.SK40MK1L50AL | 31 | 50 | 0,93 | 118,4 | SK40 форма A | |
| 25.SK40MK2L50AL | 31 | 50 | 0,9 | 118,4 | SK40 форма A | |
| 25.SK40MK2L117AL | 98 | 117 | 1,33 | 185,4 | SK40 форма A | |
| 25.SK40MK3L70AL | 51 | 70 | 1,1 | 138,4 | SK40 форма A | |
| 25.SK40MK3L133AL | 114 | 133 | 1,6 | 201,4 | SK40 форма A | |
| 25.SK40MK4L95AL | 76 | 95 | 1,33 | 163,4 | SK40 форма A | Текущая |
| 25.SK40MK4L156AL | 137 | 156 | 2,1 | 224,4 | SK40 форма A | |
| 25.SK50MK1L45AL | 26 | 45 | 2,75 | 146,8 | SK50 форма A | |
| 25.SK50MK2L60AL | 41 | 60 | 2,85 | 161,8 | SK50 форма A | |
| 25.SK50MK2L117AL | 98 | 117 | 3,1 | 218,8 | SK50 форма A | |
| 25.SK50MK3L65AL | 46 | 65 | 2,85 | 166,8 | SK50 форма A |
