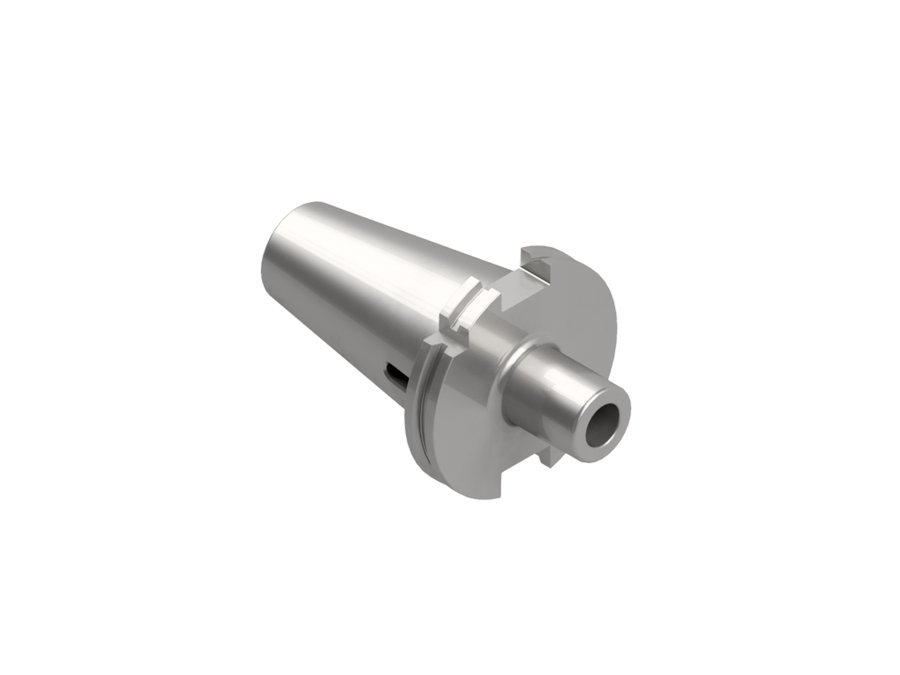

Переходник с конусом Морзе с лапкой EWS 25.SK50MK1L45AL, SK50, MK1, вылет LPR 45 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK · арт. 25.SK50MK1L45AL

Переходник с конусом Морзе с лапкой EWS 25.SK50MK1L45AL, SK50, MK1, вылет LPR 45 мм

Диаметр корпуса25 мм
Код интерфейса станкаSKG05001095
Код интерфейса инструментаMKD01002185
Диаметр буртика97,5 мм
Присоединение к станкуSK50 форма A
Функциональная длина26 мм
Вылет LPR45 мм
Масса2,75 кг
Общая длина146,8 мм
Заказной номер EWSW140439
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK — 25 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммПрисоединение к станкуВ список
25.SK40MK2L50AL31500,9118,4SK40 форма A
25.SK40MK2L117AL981171,33185,4SK40 форма A
25.SK40MK3L70AL51701,1138,4SK40 форма A
25.SK40MK3L133AL1141331,6201,4SK40 форма A
25.SK40MK4L95AL76951,33163,4SK40 форма A
25.SK40MK4L156AL1371562,1224,4SK40 форма A
25.SK50MK1L45AL26452,75146,8SK50 форма AТекущая
25.SK50MK2L60AL41602,85161,8SK50 форма A
25.SK50MK2L117AL981173,1218,8SK50 форма A
25.SK50MK3L65AL46652,85166,8SK50 форма A
25.SK50MK3L137AL1181373,55238,8SK50 форма A
25.SK50MK4L95AL76953,2196,8SK50 форма A
Показать ещё · всего в серии 25
