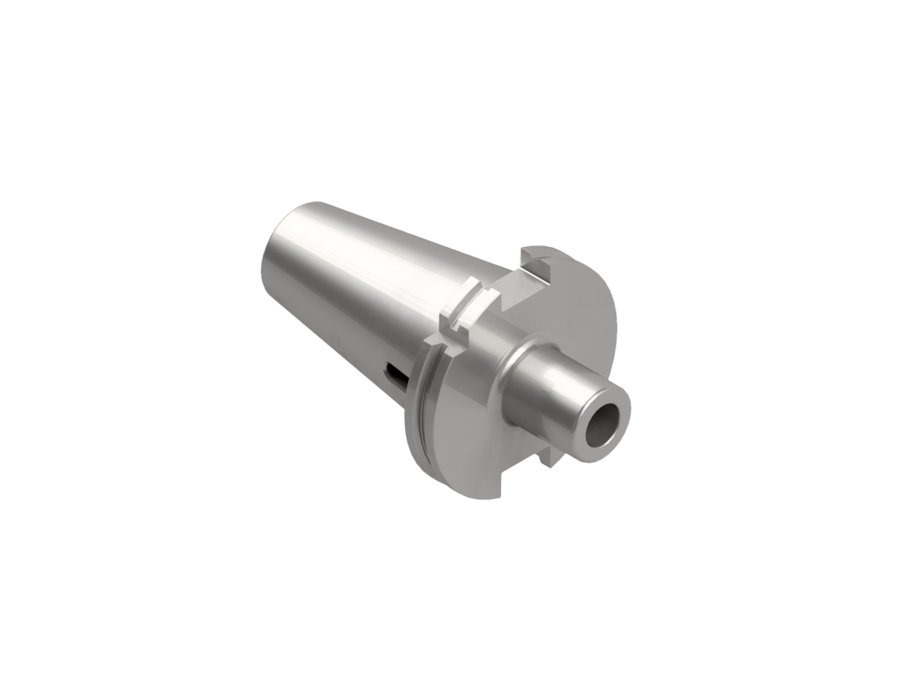

Переходник с конусом Морзе с лапкой EWS 25.SK50MK3L137AL, SK50, MK3, вылет LPR 137 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK · арт. 25.SK50MK3L137AL

Переходник с конусом Морзе с лапкой EWS 25.SK50MK3L137AL, SK50, MK3, вылет LPR 137 мм

Диаметр корпуса40 мм
Код интерфейса станкаSKG05001095
Код интерфейса инструментаMKD03002185
Диаметр буртика97,5 мм
Присоединение к станкуSK50 форма A
Функциональная длина118 мм
Вылет LPR137 мм
Масса3,55 кг
Общая длина238,8 мм
Заказной номер EWSW140442
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK — 25 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммПрисоединение к станкуВ список
25.SK40MK3L133AL1141331,6201,4SK40 форма A
25.SK40MK4L95AL76951,33163,4SK40 форма A
25.SK40MK4L156AL1371562,1224,4SK40 форма A
25.SK50MK1L45AL26452,75146,8SK50 форма A
25.SK50MK2L60AL41602,85161,8SK50 форма A
25.SK50MK2L117AL981173,1218,8SK50 форма A
25.SK50MK3L65AL46652,85166,8SK50 форма A
25.SK50MK3L137AL1181373,55238,8SK50 форма AТекущая
25.SK50MK4L95AL76953,2196,8SK50 форма A
25.SK50MK4L167AL1481674,1268,8SK50 форма A
25.SK50MK5L105AL861053,3206,8SK50 форма A
25.SK50MK5L197AL1781975,3298,8SK50 форма A
Показать ещё · всего в серии 25
