EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI · арт. 27.4040

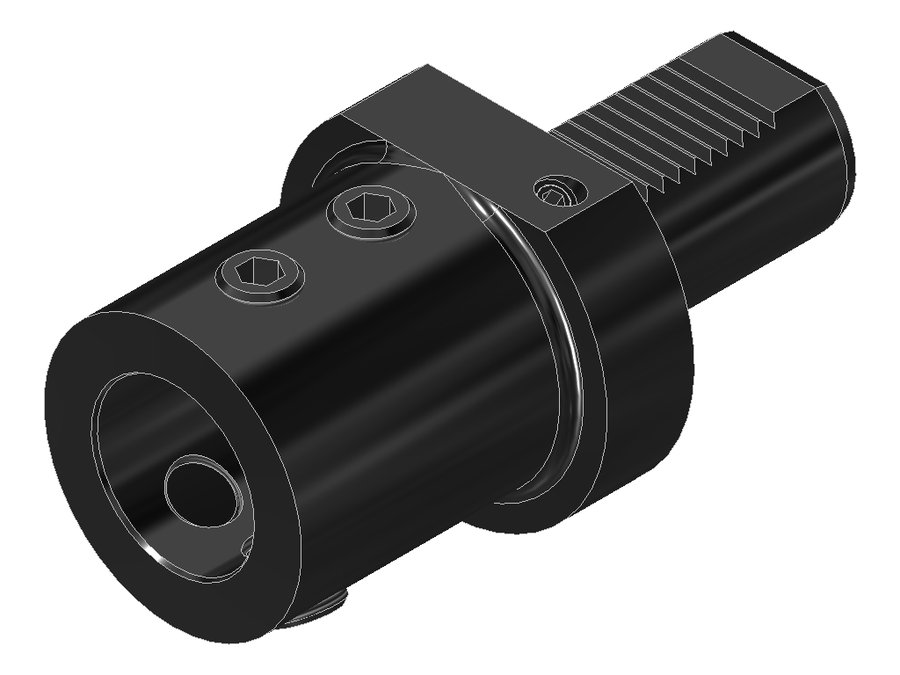

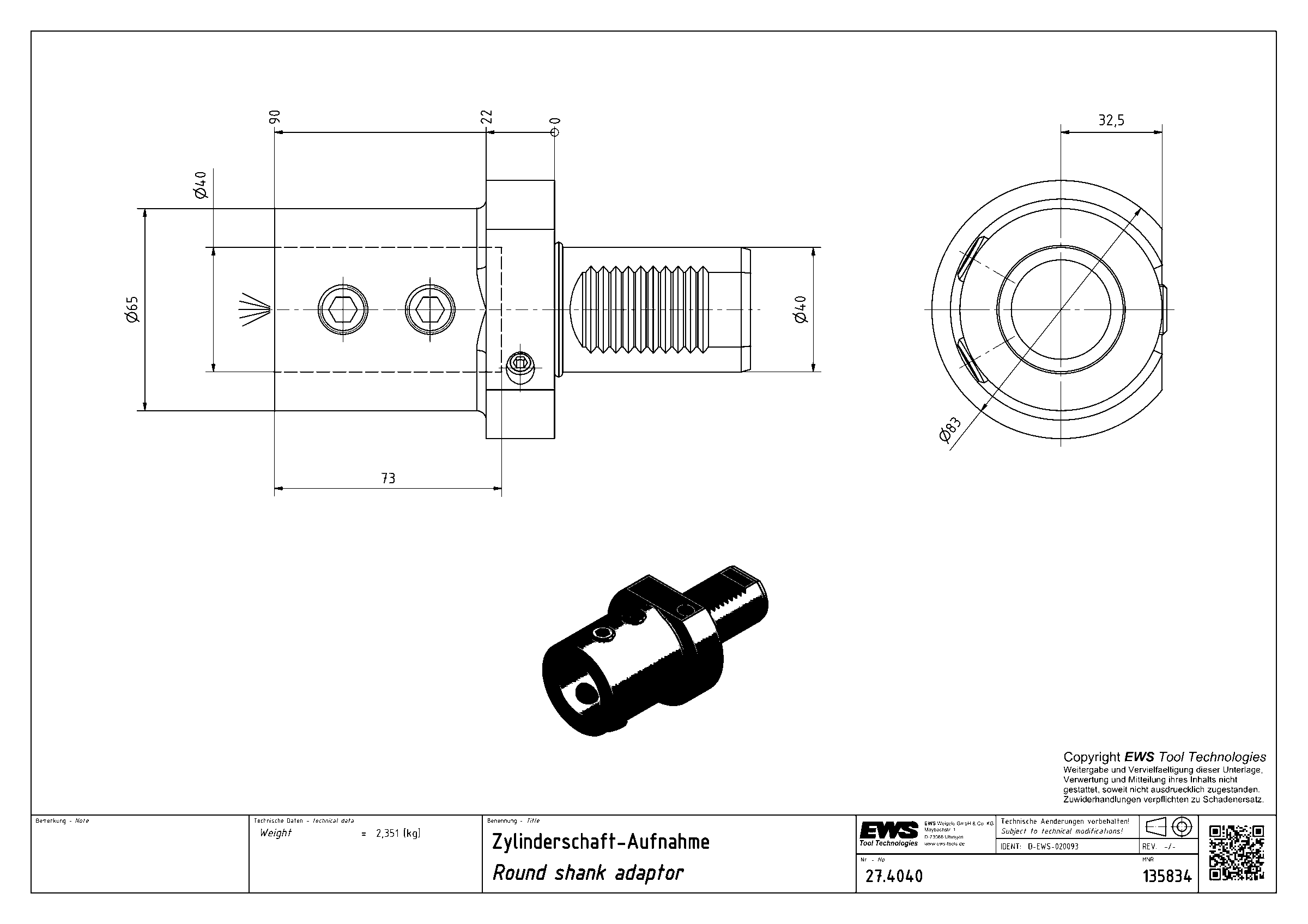

Адаптер под цилиндрический хвостовик инструмента EWS 27.4040, хвостовик Ø40, отверстие Ø40 мм

Описание

Державка для цельных свёрл

Державки для цельных свёрл со шлифованной торцевой опорной поверхностью. Подходят только для инструмента с внутренним подводом СОЖ.

Универсальное применение

Подходит для державок для цельных свёрл с параллельной поверхностью или скосом 2°.

Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI — 31 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
27.3020WN	30	VDI30	Whistle Notch Ø20	17	67	122
27.3025	30	VDI30	Weldon Ø25	12	71	126
27.3032	30	VDI30	Weldon Ø32	12	75	130
27.4025	40	VDI40	Weldon Ø25	16	75	138
27.4025.4	40	VDI40	Weldon Ø100	16	75	138
27.4032	40	VDI40	Weldon Ø32	12	75	138
27.4040	40	VDI40	Weldon Ø40	17	90	153	Текущая
27.4040WN	40	VDI40	Whistle Notch Ø40	27	100	163
27.5016	50	VDI50	Weldon Ø16	13	67	145
27.5025	50	VDI50	Weldon Ø25	21	80	158
27.5032	50	VDI50	Weldon Ø32	17	80	158
27.5040	50	VDI50	Weldon Ø40	17	90	168

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 27.4040.

19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
