EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI · арт. 27.3025

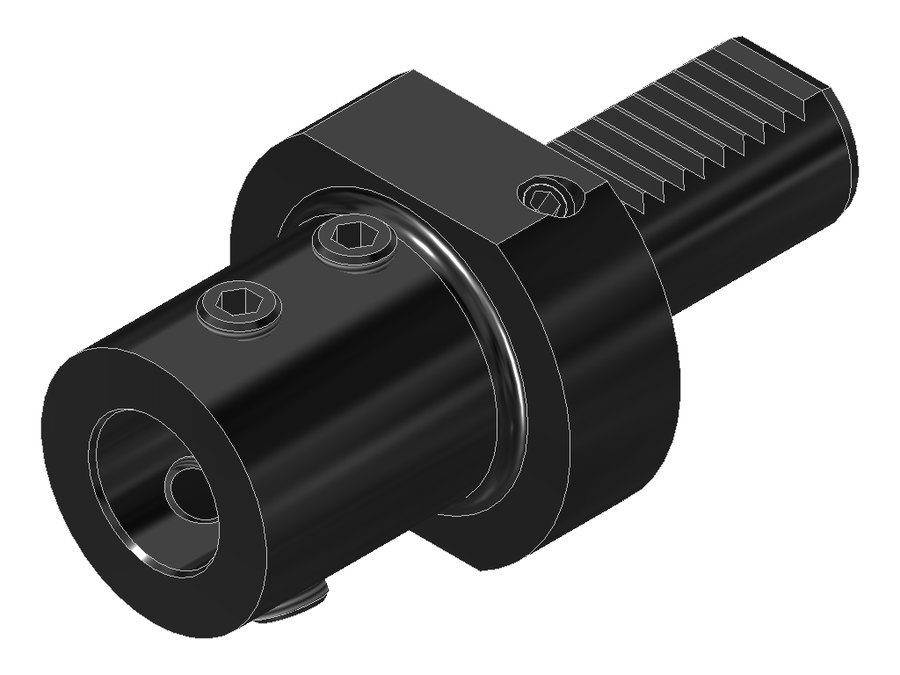

Адаптер под цилиндрический хвостовик инструмента EWS 27.3025, хвостовик Ø30, отверстие Ø25 мм

Описание

Державка для цельных свёрл

Державки для цельных свёрл со шлифованной торцевой опорной поверхностью. Подходят только для инструмента с внутренним подводом СОЖ.

Универсальное применение

Подходит для державок для цельных свёрл с параллельной поверхностью или скосом 2°.

Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI — 31 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
27.3016WN	30	VDI30	Whistle Notch Ø16	19	67	122
27.3016WNG300RL	30	VDI30	Weldon Ø16	90	115	170
27.3016WNG300RLV	30	VDI30	Weldon Ø16	90	115	170
27.3018WN	30	VDI30	Whistle Notch Ø18	19	67	122
27.3020	30	VDI30	Weldon Ø20	13	67	122
27.3020WN	30	VDI30	Whistle Notch Ø20	17	67	122
27.3025	30	VDI30	Weldon Ø25	12	71	126	Текущая
27.3032	30	VDI30	Weldon Ø32	12	75	130
27.4025	40	VDI40	Weldon Ø25	16	75	138
27.4025.4	40	VDI40	Weldon Ø100	16	75	138
27.4032	40	VDI40	Weldon Ø32	12	75	138
27.4040	40	VDI40	Weldon Ø40	17	90	153

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 27.3025.

У этих позиций 27.3025 указан производителем как подходящий.

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?
