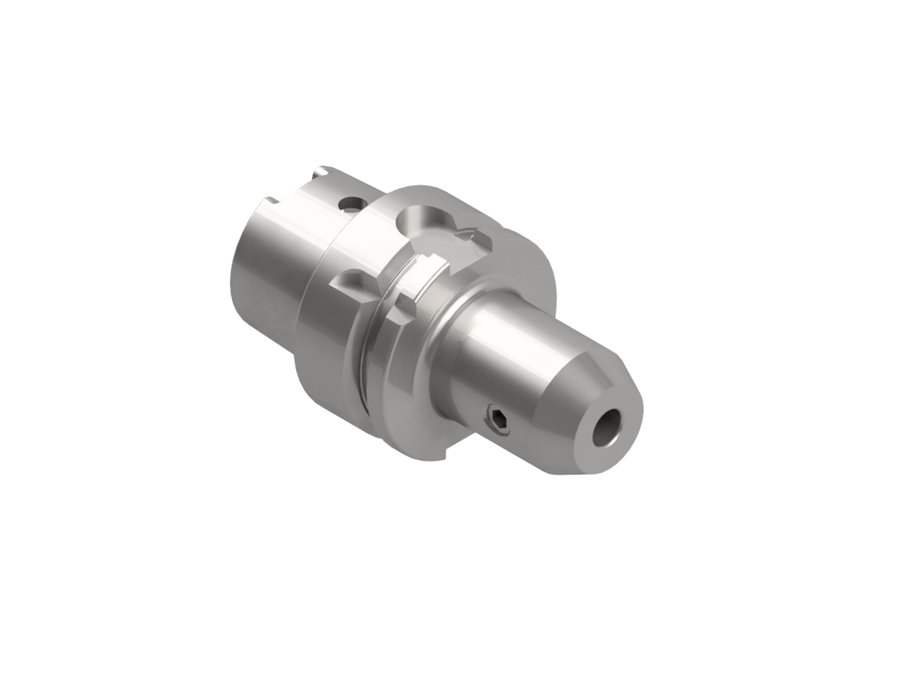

Оправка для концевых фрез с лыской Weldon EWS 27.HSK50A16WL80, SK50A, d 16 мм, вылет LPR 80 мм
EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.HSK50A16WL80

Оправка для концевых фрез с лыской Weldon EWS 27.HSK50A16WL80, SK50A, d 16 мм, вылет LPR 80 мм

Диаметр корпуса48 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаZYL01601015
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø16
Функциональная длина54 мм
Вылет LPR80 мм
Масса1,02 кг
Общая длина105 мм
Заказной номер EWSW139588
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.HSK50A16WL80 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.BT5012WL80Weldon Ø124280181,8SK50 BT
27.HSK50A06WL65Weldon Ø6396590—
27.HSK50A08WL65Weldon Ø8396590—
27.HSK50A10WL65Weldon Ø10396590—
27.HSK50A12WL80Weldon Ø125480105—
27.HSK50A14WL80Weldon Ø145480105—
27.HSK50A16WL80Weldon Ø165480105—Текущая
27.HSK50A18WL80Weldon Ø185480105—
27.HSK50A20WL80Weldon Ø205480105—
27.SK3006WL50Weldon Ø6315097,8SK30 форма A
27.SK3008WL50Weldon Ø8315097,8SK30 форма A
27.SK3010WL50Weldon Ø10315097,8SK30 форма A

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.HSK50A16WL80.

Запчасти к инструменту1

  • KV HSK50-AТрубка подвода СОЖ EWS KV HSK50-A, DIN69895, M16x1
