EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.HSK50A20WL80

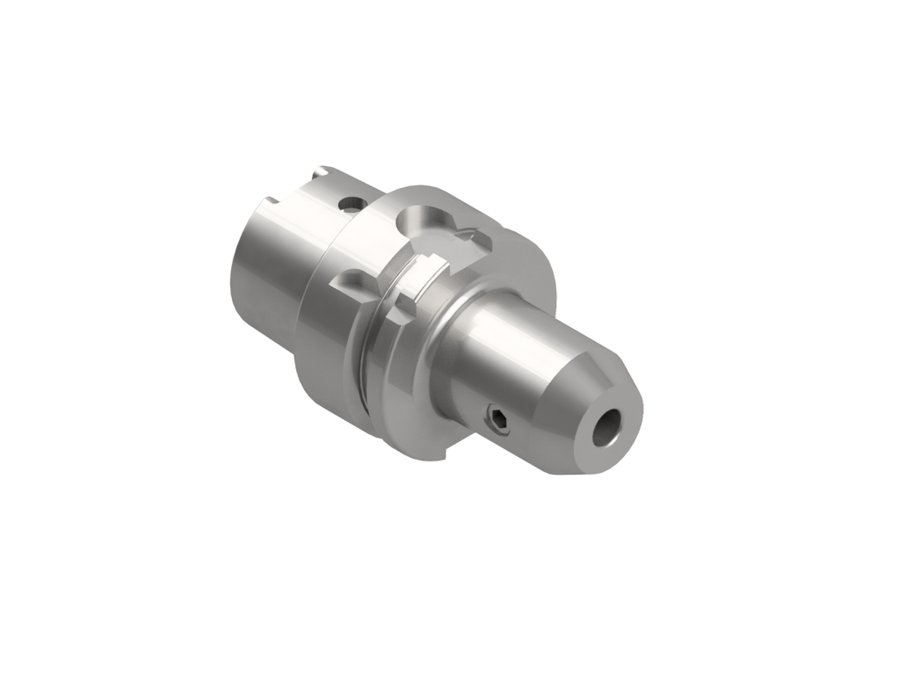

Оправка для концевых фрез с лыской Weldon EWS 27.HSK50A20WL80, SK50A, d 20 мм, вылет LPR 80 мм
| Диаметр корпуса | 52 мм |
|---|---|
| Код интерфейса станка | HSK05000195 |
| Код интерфейса инструмента | ZYL02001015 |
| Диаметр буртика | 50 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø 20.0 |
| Функциональная длина | 54 мм |
| Вылет LPR | 80 мм |
| Масса | 1,05 кг |
| Общая длина | 105 мм |
| Заказной номер EWS | W139596 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO12164-1 (HSK) |
Другие типоразмеры серии
Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.HSK50A08WL65 | Weldon Ø 8.0 | 39 | 65 | 90 | — | |
| 27.HSK50A10WL65 | Weldon Ø 10.0 | 39 | 65 | 90 | — | |
| 27.HSK50A12WL80 | Weldon Ø 12.0 | 54 | 80 | 105 | — | |
| 27.HSK50A14WL80 | Weldon Ø 14.0 | 54 | 80 | 105 | — | |
| 27.HSK50A16WL80 | Weldon Ø 16.0 | 54 | 80 | 105 | — | |
| 27.HSK50A18WL80 | Weldon Ø 18.0 | 54 | 80 | 105 | — | |
| 27.HSK50A20WL80 | Weldon Ø 20.0 | 54 | 80 | 105 | — | Текущая |
| 27.SK3006WL50 | Weldon Ø 6.0 | 31 | 50 | 97,8 | SK30 Form A | |
| 27.SK3008WL50 | Weldon Ø 8.0 | 31 | 50 | 97,8 | SK30 Form A | |
| 27.SK3010WL50 | Weldon Ø 10.0 | 31 | 50 | 97,8 | SK30 Form A | |
| 27.SK3012WL50 | Weldon Ø 12.0 | 31 | 50 | 97,8 | SK30 Form A | |
| 27.SK3014WL63 | Weldon Ø 14.0 | 44 | 63 | 110,8 | SK30 Form A |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.HSK50A20WL80.
Запчасти к инструменту1
- KV HSK50-AТрубка подвода СОЖ EWS KV HSK50-A, DIN69895, M16x1
