EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK3010WL50

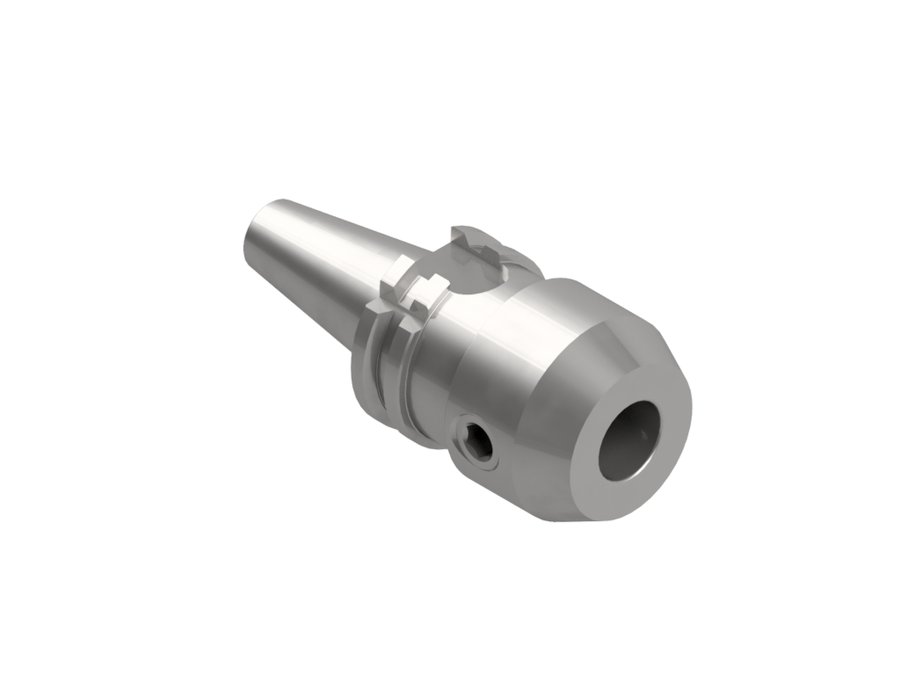

Оправка для концевых фрез с лыской Weldon EWS 27.SK3010WL50, SK30, d 10 мм, вылет LPR 50 мм
| Диаметр корпуса | 35 мм |
|---|---|
| Код интерфейса станка | SKG03001195 |
| Код интерфейса инструмента | ZYL01001015 |
| Диаметр буртика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK30 форма A |
| Присоединение инструмента | Weldon Ø10 |
| Функциональная длина | 31 мм |
| Вылет LPR | 50 мм |
| Масса | 0,6 кг |
| Общая длина | 97,8 мм |
| Заказной номер EWS | W139022 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Другие типоразмеры серии
Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.HSK50A14WL80 | Weldon Ø14 | 54 | 80 | 105 | — | |
| 27.HSK50A16WL80 | Weldon Ø16 | 54 | 80 | 105 | — | |
| 27.HSK50A18WL80 | Weldon Ø18 | 54 | 80 | 105 | — | |
| 27.HSK50A20WL80 | Weldon Ø20 | 54 | 80 | 105 | — | |
| 27.SK3006WL50 | Weldon Ø6 | 31 | 50 | 97,8 | SK30 форма A | |
| 27.SK3008WL50 | Weldon Ø8 | 31 | 50 | 97,8 | SK30 форма A | |
| 27.SK3010WL50 | Weldon Ø10 | 31 | 50 | 97,8 | SK30 форма A | Текущая |
| 27.SK3012WL50 | Weldon Ø12 | 31 | 50 | 97,8 | SK30 форма A | |
| 27.SK3014WL63 | Weldon Ø14 | 44 | 63 | 110,8 | SK30 форма A | |
| 27.SK3016WL63 | Weldon Ø16 | 44 | 63 | 110,8 | SK30 форма A | |
| 27.SK3018WL63 | Weldon Ø18 | 44 | 63 | 110,8 | SK30 форма A | |
| 27.SK3020WL70 | Weldon Ø20 | 51 | 70 | 117,8 | SK30 форма A |
