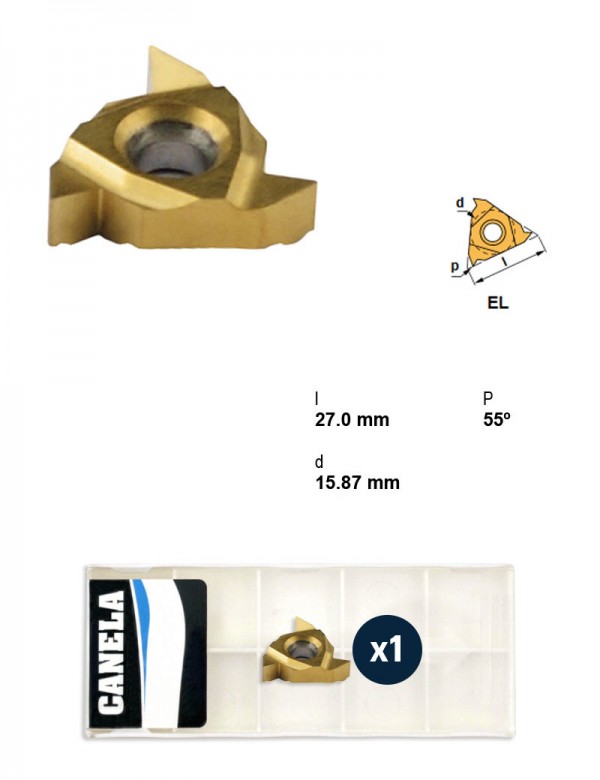

Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, левое
Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 27EL-S55TIN25

Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, левое

Профиль резьбы55°
ПрименениеРезьбонарезание
Направление резанияЛевое
Марка сплаваTIN25
I.C.15,88 мм
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины6,45 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул 27EL-S55TIN25 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу 27EL-S55TIN25 →

Материалы

  • Резьба: зачем нужна подкладка под пластиной

    Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.

Другие типоразмеры серии

Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.

АртикулТип резьбыМарка сплаваI.C., ммЗадний уголТолщина пластины, ммНаправление резанияВ список
22NR-400ISOTIN25ISOTIN2512,7Отрицательный4,95Правое
22NR-450ISOTIN25ISOTIN2512,7Отрицательный4,95Правое
22NR-500ISOTIN25ISOTIN2512,7Отрицательный4,95Правое
22NR-N55TIN25—TIN2512,7Отрицательный4,95Правое
22NR-N60TIN25—TIN2512,7Отрицательный4,95Правое
22NR-N60TL20—TL2012,7Отрицательный4,95Правое
27EL-S55TIN25—TIN2515,88Отрицательный6,45ЛевоеТекущая
27EL-S60TIN25—TIN2515,88Отрицательный6,45Левое
27ER-4.5WTIN25—TIN2515,88Отрицательный6,45Правое
27ER-4WTIN25WhitworthTIN2515,88Отрицательный6,45Правое
27ER-500ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27ER-550ISOTIN25ISOTIN2515,88Отрицательный6,45Правое

Совместимость

Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций 27EL-S55TIN25 указан производителем как подходящий.

Державки резьбовые токарные14

  • CTANL3232P27Державка резьбовая, 32X32, левое
  • CTANL4040R27Державка резьбовая, 40X40, левое
  • CTANL5050S27Державка резьбовая, 50X50, левое
  • CTXNL2525M27Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Левое
  • CTXNL3232P27Державка резьбовая, 32X32, левое
  • CTXNL4040R27Державка резьбовая, 40X40, левое
  • CTXNL5050S27Державка резьбовая, 50X50, левое
  • STANL3232P27Державка резьбовая, 32X32, левое
  • STANL4040R27Державка резьбовая, 40X40, левое
  • STANL5050S27Державка резьбовая, 50X50, левое
  • STXNL2525M27Державка резьбовая, 25X25, левое
  • STXNL3232P27Державка резьбовая, 32X32, левое
  • STXNL4040R27Державка резьбовая, 40X40, левое
  • STXNL5050S27Державка резьбовая, 50X50, левое
