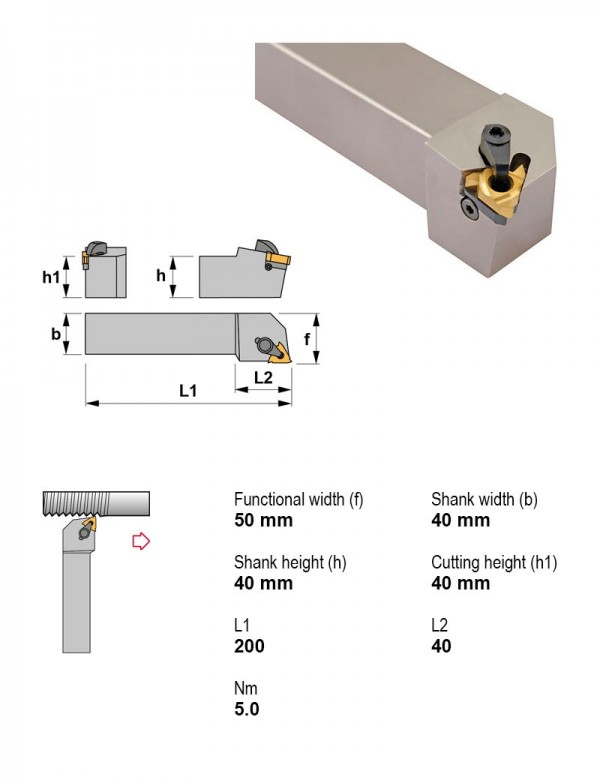

Державка резьбовая, 40X40, Крепление пластины Прижим сверху, Направление резания Левое
Canela · Державки резьбовые — прижим сверху · арт. CTXNL4040R27

Державка резьбовая, 40X40, Крепление пластины Прижим сверху, Направление резания Левое

ПрименениеНаружная резьба
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Сечение державки40X40

Другие типоразмеры серии

Державки резьбовые — прижим сверху — 63 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеНаправление резанияСечение державкиПод пластину, I.C., ммВ список
CTXNL2525M22Наружная резьбаКвадратный хвостовикЛевое25X2512.7
CTXNL2525M27Наружная резьбаКвадратный хвостовикЛевое25X25—
CTXNL3232P16Наружная резьбаКвадратный хвостовикЛевое32X329.52
CTXNL3232P22Наружная резьбаКвадратный хвостовикЛевое32X3212.7
CTXNL3232P27Наружная резьбаКвадратный хвостовикЛевое32X32—
CTXNL4040R22Наружная резьбаКвадратный хвостовикЛевое40X4012.7
CTXNL4040R27Наружная резьбаКвадратный хвостовикЛевое40X40—Текущая
CTXNL5050S27Наружная резьбаКвадратный хвостовикЛевое50X50—
CTXNR1212F16Наружная резьбаКвадратный хвостовикПравое12X129.52
CTXNR1616H16Наружная резьбаКвадратный хвостовикПравое16X169.52
CTXNR2020K16Наружная резьбаКвадратный хвостовикПравое20X209.52
CTXNR2525M16Наружная резьбаКвадратный хвостовикПравое25X259.52
Показать ещё · всего в серии 63

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTXNL4040R27.

Винты для пластин2

  • SA5Винт Torx 10-32UNF SA5
  • SY5Винт Torx 10-32UNF SY5

Корпуса сборных фрез2

  • 172527025Фреза сборная Ø25 мм, 1 зуб., хвостовик Ø25 мм, Длина 178 мм
  • 552500015Фреза сборная Ø15 мм, 2 зуб., хвостовик Ø20 мм, Длина 100 мм

Пластины резьбовые токарные2

  • 27EL-S55TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
  • 27EL-S60TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Запчасти к инструменту1

  • YI5Пластина опорная для резьбовых пластин YI5

Документы по позиции

Для этой позиции документы пока не привязаны.
