Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 22NR-400ISOTIN25

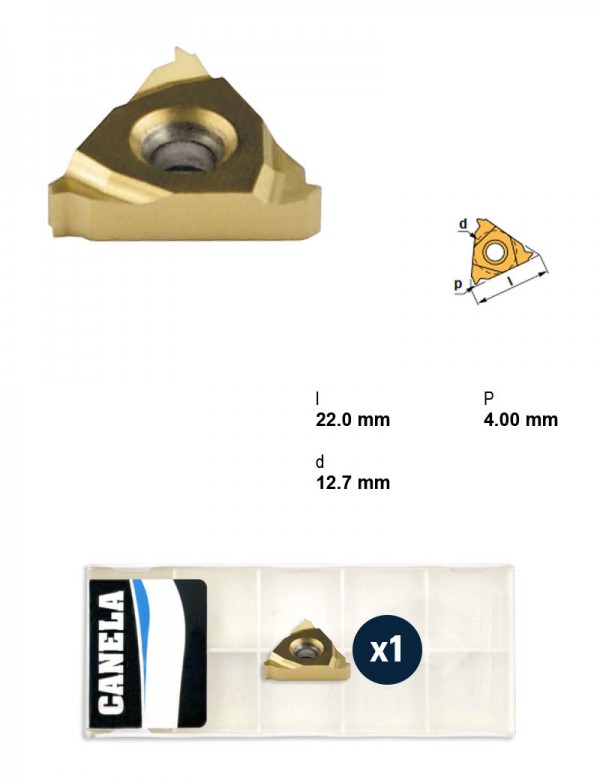

Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Правое
| Шаг | 4 мм |
|---|---|
| Тип резьбы | ISO |
| Применение | Резьбонарезание |
| Направление резания | Правое |
| Марка сплава | TIN25 |
| I.C. | 12,7 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,95 мм |
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 22NR-4.5WTIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-4WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-5WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-6WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-7WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-350ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-400ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | Текущая |
| 22NR-450ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-500ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-N55TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-N60TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22NR-N60TL20 | — | TL20 | 12,7 | Отрицательный | 4,95 | Правое |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 22NR-400ISOTIN25 указан производителем как подходящий.
Державки резьбовые токарные18
- PSC40-SIR15065-22Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR19070-22Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR22090-22Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC40-SIR27080-22Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR15065-22Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR19070-22Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR22090-22Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC50-SIR27105-22Державка резьбовая Ø50 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Есть
- PSC63-SIR19075-22Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIR22090-22Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- PSC63-SIR27105-22Державка резьбовая Ø63 мм, Применение Внутренняя резьба, Крепление пластины Центральный винт
- S20Q-STXNR22Державка резьбовая Ø20 мм, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
- S25R-CTXNR22Державка резьбовая Ø25 мм, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 12,7 мм
- S25R-STXNR22Державка резьбовая Ø25 мм, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 12,7 мм
- S32S-CTXNR22Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 12,7 мм
- S32S-STXNR22Державка резьбовая Ø32 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 12,7 мм
- S40T-CTXNR22Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 12,7 мм
- S40T-STXNR22Державка резьбовая Ø40 мм, Применение Внутренняя резьба, Внутренняя подача СОЖ Нет, Направление резания Правое, Под пластину, I.C. 12,7 мм
Оправки расточные4
- A32X-STXNR22-NОправка расточная Ø32 мм, 113°, правое, Под пластину, I.C. 12,7 мм
- A40X-STXNR22-NОправка расточная Ø40 мм, 113°, правое
- A50X-STXNR22-NОправка расточная Ø50 мм, 113°, правое
- A60X-STXNR22-NОправка расточная Ø60 мм, 113°, правое
Документы по позиции
Для этой позиции документы пока не привязаны.
