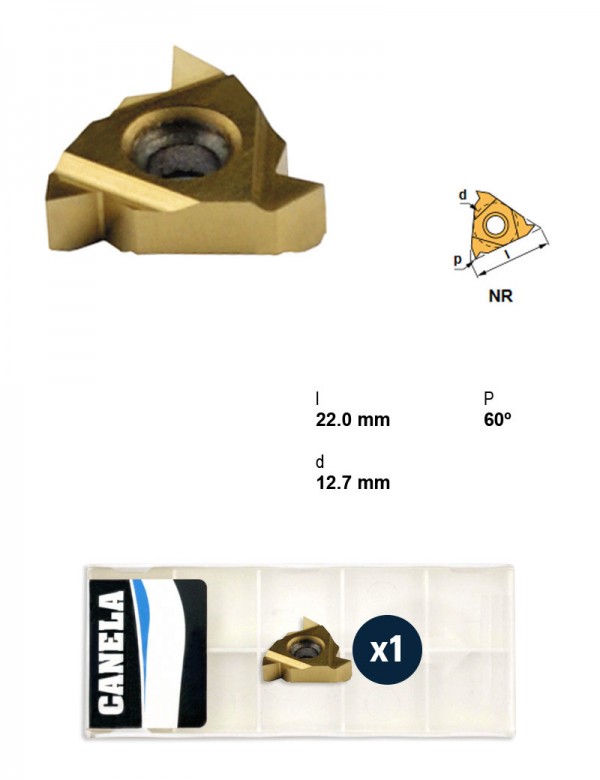

Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TL20
Canela · Пластины резьбовые — резьбонарезание · арт. 22NR-N60TL20

Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TL20

ПрименениеРезьбонарезание
Марка сплаваTL20
Вписанная окружность (IC)12,7
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины4,95

Другие типоразмеры серии

Пластины резьбовые — резьбонарезание — 268 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.

АртикулМарка сплаваВписанная окружность (IC)Задний уголТолщина пластиныВ список
22NR-350ISOTIN25TIN2512,7Отрицательный4,95
22NR-400ISOTIN25TIN2512,7Отрицательный4,95
22NR-450ISOTIN25TIN2512,7Отрицательный4,95
22NR-500ISOTIN25TIN2512,7Отрицательный4,95
22NR-N55TIN25TIN2512,7Отрицательный4,95
22NR-N60TIN25TIN2512,7Отрицательный4,95
22NR-N60TL20TL2012,7Отрицательный4,95Текущая
27EL-S55TIN25TIN2515,88Отрицательный6,45
27EL-S60TIN25TIN2515,88Отрицательный6,45
27ER-4.5WTIN25TIN2515,88Отрицательный6,45
27ER-4WTIN25TIN2515,88Отрицательный6,45
27ER-500ISOTIN25TIN2515,88Отрицательный6,45
Показать ещё · всего в серии 268

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

У этих позиций 22NR-N60TL20 указан производителем как подходящий.

Державки резьбовые токарные18

Оправки расточные4

  • A32X-STXNR22-NОправка расточная Ø32 мм, 113°, правое
  • A40X-STXNR22-NОправка расточная Ø40 мм, 113°, правое
  • A50X-STXNR22-NОправка расточная Ø50 мм, 113°, правое
  • A60X-STXNR22-NОправка расточная Ø60 мм, 113°, правое
