EWS · Державки токарные продольные EWS для VDI · арт. 3.2520IK

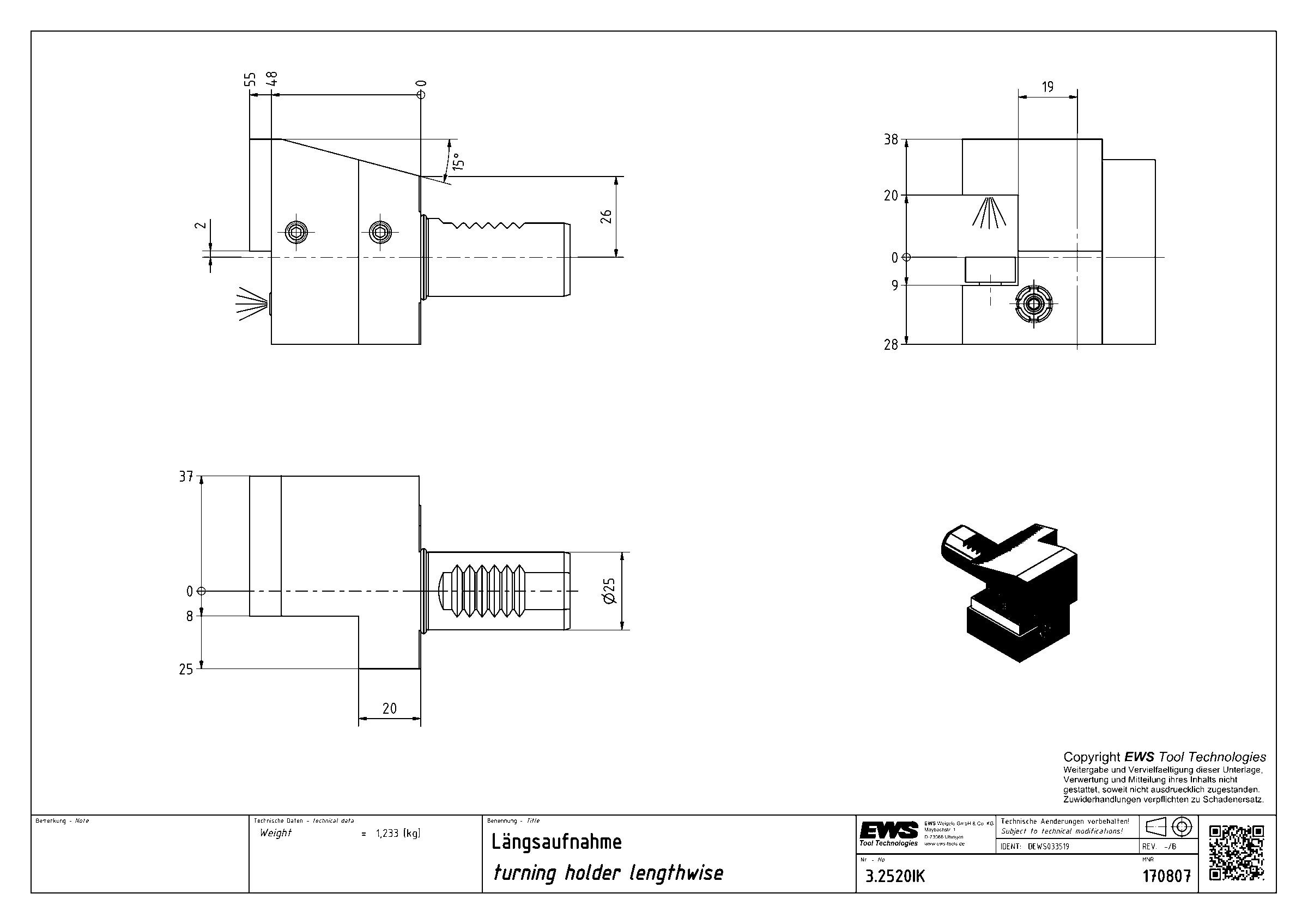

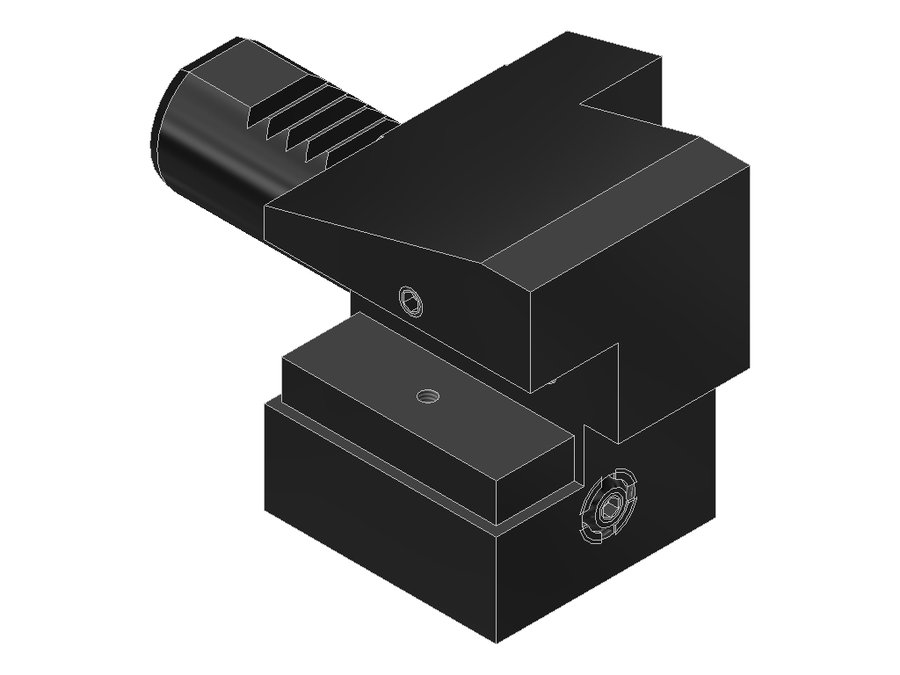

Державка токарная продольная EWS 3.2520IK, хвостовик Ø25, сечение 20×20 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 25 мм |
| Исполнение | левое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 55 мм |
| Масса | 1,233 кг |
| Высота | 66 мм |
| Общая длина | 103 мм |
| Ширина | 62 мм |
| Заказной номер EWS | 170807 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 37 мм |
| Функциональная ширина | 19 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 2.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 2.5032/25 | VDI50 | хвостовик 32x32 | 0 | 100 | 50 | 178 | |
| 3.2516/12 | VDI25 | хвостовик 16x16 | 0 | 55 | 25 | 103 | |
| 3.2519.05 | VDI25 | хвостовик 3/4"x3/4" | 0 | 55 | 25 | 103 | |
| 3.2520 | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 3.2520/16 | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 3.2520IK | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | Текущая |
| 3.3020/16 | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 3.3020IK | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 3.3020ZT1000 | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 3.4025/20 | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 3.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 3.2520IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
