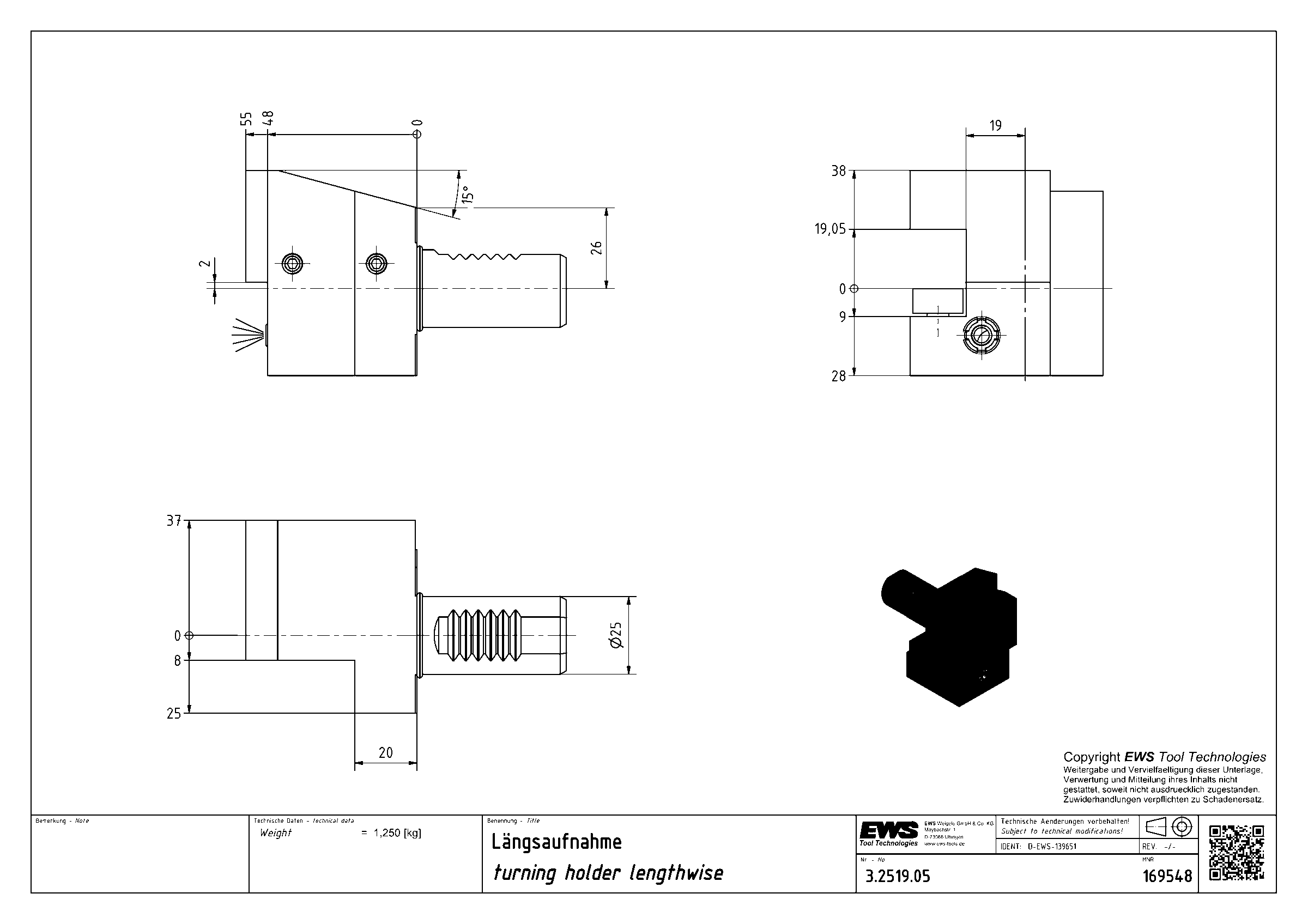

Державка токарная продольная EWS 3.2519.05, хвостовик Ø25, сечение 19,05×19,05 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 3.2519.05

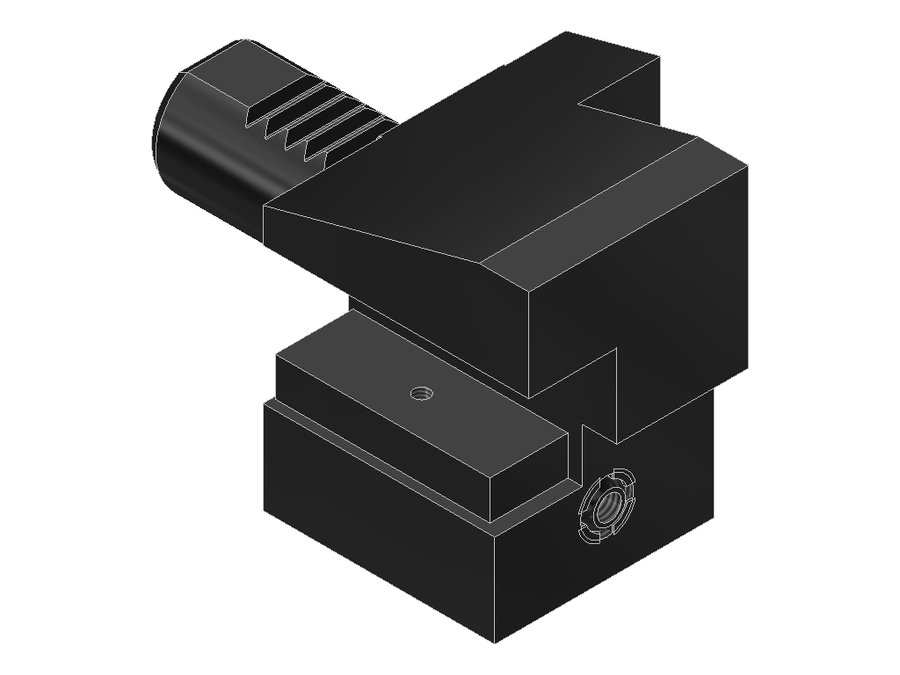

Державка токарная продольная EWS 3.2519.05, хвостовик Ø25, сечение 19,05×19,05 мм

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT12120135
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментахвостовик 3/4"x3/4"
Вылет LPR55 мм
Масса1,25 кг
Высота66 мм
Общая длина103 мм
Ширина62 мм
Заказной номер EWS169548
Радиальная высота38 мм
Радиальная ширина37 мм
Функциональная ширина19 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 3.2519.05 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, форма C4

Токарная державка левого исполнения, перевёрнутая, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
2.4025/20VDI40хвостовик 25x25854090,5148
2.4025G400RLVDI40хвостовик 25x25604090,5123
2.4025G400RLIK-L1=85VDI40хвостовик 25x25854090,5148
2.4025IKVDI40хвостовик 25x25854090,5148
2.5032/25VDI50хвостовик 32x3210050110178
3.2516/12VDI25хвостовик 16x16552555103
3.2519.05VDI25хвостовик 3/4"x3/4"552566103Текущая
3.2520VDI25хвостовик 20x20552566103
3.2520/16VDI25хвостовик 20x20552566103
3.2520IKVDI25хвостовик 20x20552566103
3.3020/16VDI30хвостовик 20x20703073125
3.3020IKVDI30хвостовик 20x20703073125

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 3.2519.05.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
