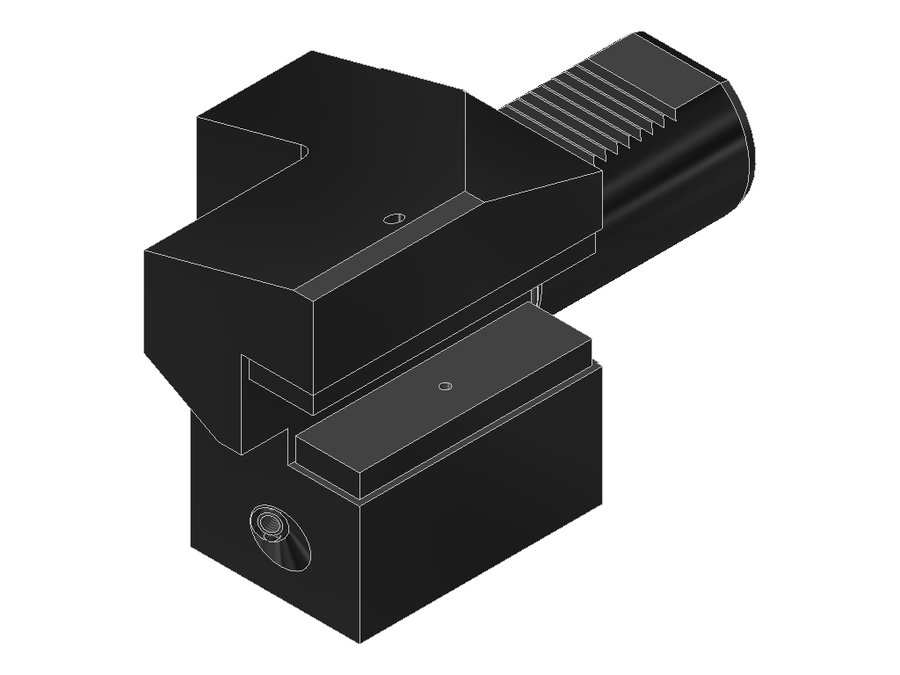

Державка токарная продольная EWS 2.5032/25, хвостовик Ø50, сечение 32×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 2.5032/25

Державка токарная продольная EWS 2.5032/25, хвостовик Ø50, сечение 32×25 мм

Угол выхода0°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Вылет LPR100 мм
Масса5,922 кг
Высота110 мм
Общая длина178 мм
Ширина100 мм
Заказной номер EWS135430
Радиальная высота60 мм
Радиальная ширина50 мм
Функциональная ширина25,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 2.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C2, перевёрнутая

Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
2.3020RLIKVDI30хвостовик 20x20703069125
2.3020TNC65VDI30хвостовик 20x20653070120
2.4025/20VDI40хвостовик 25x25854090,5148
2.4025G400RLVDI40хвостовик 25x25604090,5123
2.4025G400RLIK-L1=85VDI40хвостовик 25x25854090,5148
2.4025IKVDI40хвостовик 25x25854090,5148
2.5032/25VDI50хвостовик 32x3210050110178Текущая
3.2516/12VDI25хвостовик 16x16552555103
3.2519.05VDI25хвостовик 3/4"x3/4"552566103
3.2520VDI25хвостовик 20x20552566103
3.2520/16VDI25хвостовик 20x20552566103
3.2520IKVDI25хвостовик 20x20552566103

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 2.5032/25.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
