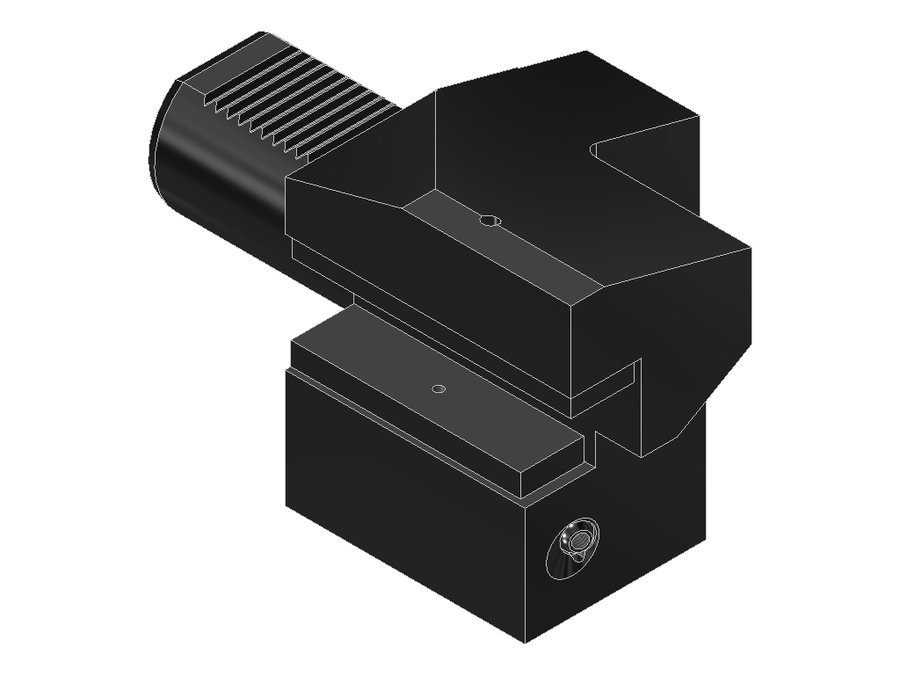

Державка токарная продольная EWS 3.5032/25, хвостовик Ø50, сечение 32×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 3.5032/25

Державка токарная продольная EWS 3.5032/25, хвостовик Ø50, сечение 32×25 мм

Угол выхода0°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Вылет LPR100 мм
Масса6,314 кг
Высота110 мм
Общая длина178 мм
Ширина105 мм
Заказной номер EWS135438
Радиальная высота60 мм
Радиальная ширина55 мм
Функциональная ширина30,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 3.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, форма C4

Токарная державка левого исполнения, перевёрнутая, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
3.2520IKVDI25хвостовик 20x20552566103
3.3020/16VDI30хвостовик 20x20703073125
3.3020IKVDI30хвостовик 20x20703073125
3.3020ZT1000VDI30хвостовик 20x20703076125
3.4025/20VDI40хвостовик 25x25854090,5148
3.4025IKVDI40хвостовик 25x25854090,5148
3.5032/25VDI50хвостовик 32x3210050110178Текущая
3.6032/25VDI60хвостовик 32x3212560125219
4.40C4RLL1=83X42VDI40PSC 40834080146
4.40C5RLL1=85X34VDI40PSC 50854080148
4.2516/12VDI25хвостовик 16x16552555103
4.2516/12RLVDI25хвостовик 16x16552555103

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 3.5032/25.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
