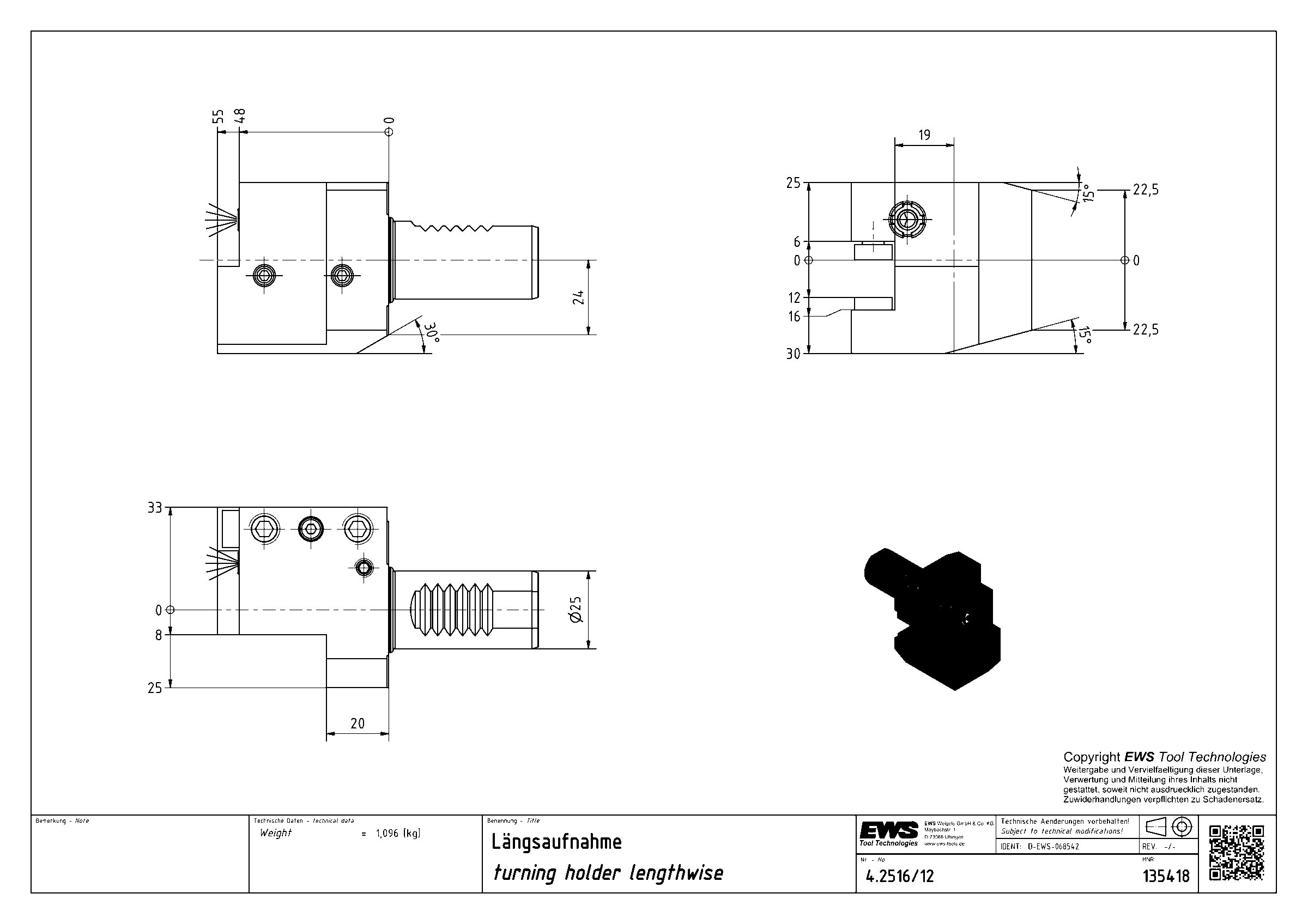

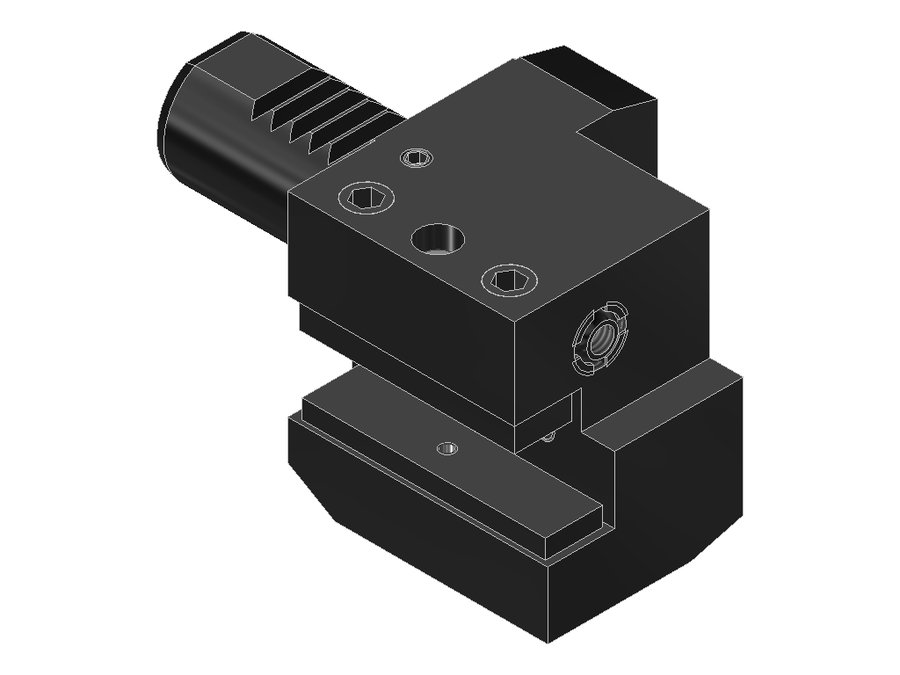

Державка токарная продольная EWS 4.2516/12, хвостовик Ø25, сечение 16×12 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.2516/12

Державка токарная продольная EWS 4.2516/12, хвостовик Ø25, сечение 16×12 мм

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT16160115
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментахвостовик 16x16
Вылет LPR55 мм
Масса1,096 кг
Высота55 мм
Общая длина103 мм
Ширина58 мм
Заказной номер EWS135418
Радиальная высота30 мм
Радиальная ширина33 мм
Функциональная ширина19 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.2516/12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
3.4025/20VDI40хвостовик 25x25854090,5148
3.4025IKVDI40хвостовик 25x25854090,5148
3.5032/25VDI50хвостовик 32x3210050110178
3.6032/25VDI60хвостовик 32x3212560125219
4.40C4RLL1=83X42VDI40PSC 40834080146
4.40C5RLL1=85X34VDI40PSC 50854080148
4.2516/12VDI25хвостовик 16x16552555103Текущая
4.2516/12RLVDI25хвостовик 16x16552555103
4.2516RLIKVDI25хвостовик 16x16552555103
4.2519.05RLIKDML1=55VDI25хвостовик 3/4"x3/4"552570103
4.2520VDI25хвостовик 20x20552566103
4.2520RLVDI25хвостовик 20x20552566103

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.2516/12.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
