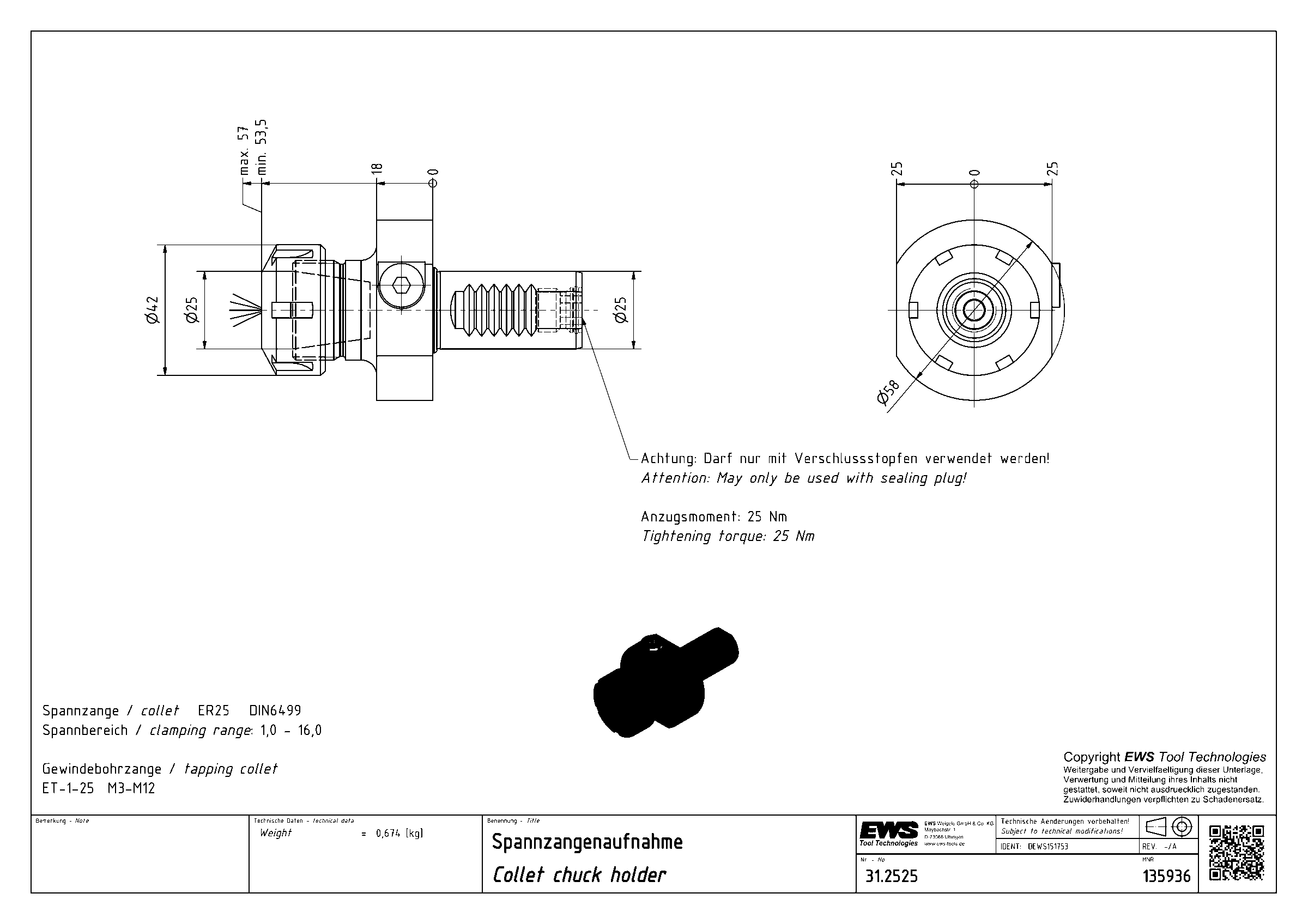

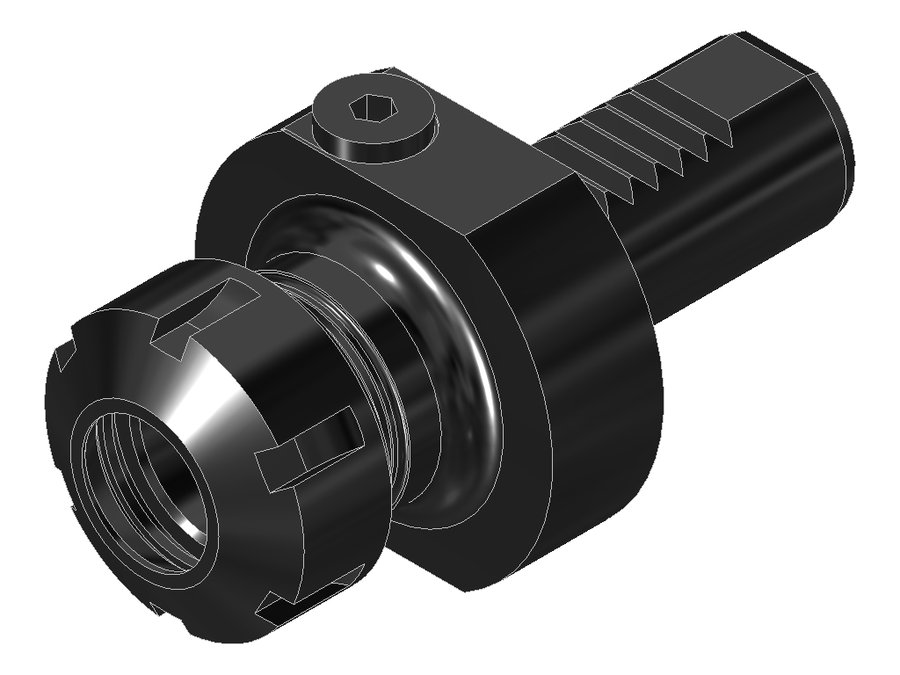

Державка цанговая EWS 31.2525, хвостовик Ø25, под цанги, код 250 430E
EWS · Державки цанговые EWS для VDI · арт. 31.2525

Державка цанговая EWS 31.2525, хвостовик Ø25, под цанги, код 250 430E

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр буртика58 мм
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина55 мм
Вылет LPR55 мм
Масса0,674 кг
Общая длина103 мм
Заказной номер EWS135936

Другие типоразмеры серии

Державки цанговые EWS для VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.161616VDI16цанга ER1638,538,570,5
31.203220VDI20цанга ER326161101
31.252525VDI25цанга ER255555103Текущая
31.2525ABCV25VDI25цанга ER256085133
31.2525DE33225VDI25цанга ER2575105153
31.2525DG200RLW25VDI25цанга ER257095142,95
31.2525DMFT25VDI25цанга ER2575105153
31.2525E332RL25VDI25цанга ER2575105153
31.2525G200RL25VDI25цанга ER257095143
31.2525G200RLV25VDI25цанга ER257095143
31.2525G200RLW25VDI25цанга ER257095142,95
31.2525G200RLWX8725VDI25цанга ER2587112159,95
Показать ещё · всего в серии 64

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.2525.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25, MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125Гайка EWS 125, 125, UM/RD

Ключи и отвёртки1

  • 225Ключ для зажимной гайки EWS 225
