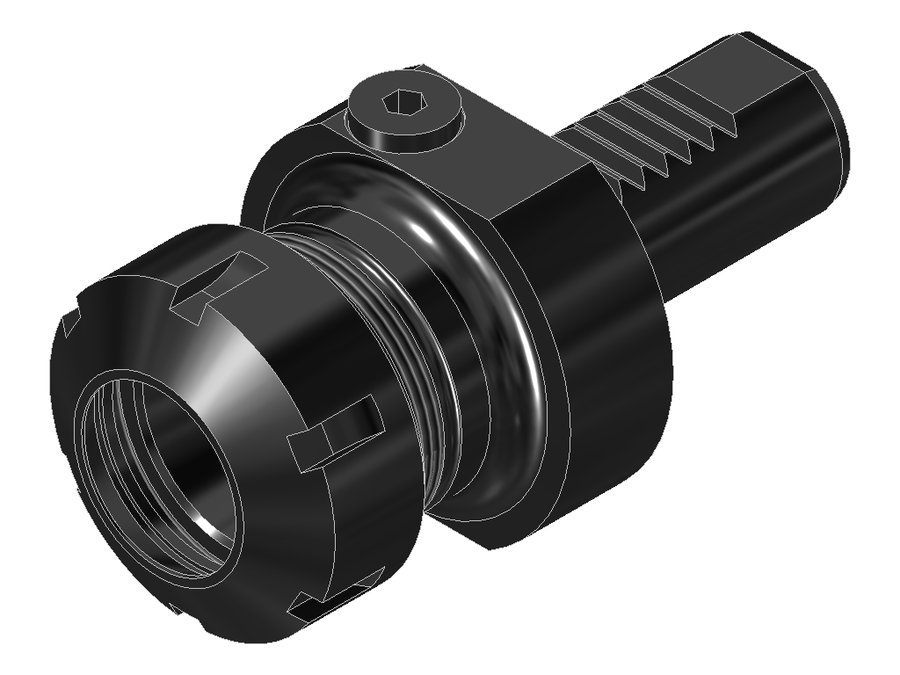

Державка цанговая EWS 31.2532, хвостовик Ø25, под цанги, код 320 470E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.2532

Державка цанговая EWS 31.2532, хвостовик Ø25, под цанги, код 320 470E

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Диаметр буртика58 мм
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER32
Функциональная длина61 мм
Вылет LPR61 мм
Общая длина109 мм
Заказной номер EWS135937

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.2532 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.2525G200RLWX8725VDI25цанга ER2587112159,95
31.2525G200RV25VDI25цанга ER257095143
31.2525KTNC3025VDI25цанга ER25———
31.2525MFTRL25VDI25цанга ER2575105153
31.2525MFTRLZ025VDI25цанга ER2575104152
31.2525TNERL25VDI25цанга ER257095143
31.253225VDI25цанга ER326161109Текущая
31.2532G200RLW25VDI25цанга ER3270105152,95
31.302530VDI30цанга ER255555110
31.3025CTXL30VDI30цанга ER2585115170
31.3025CTXLTF30VDI30цанга ER2585115170
31.3025DTNC6530VDI30цанга ER257095150

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.2532.

Цанги18

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
