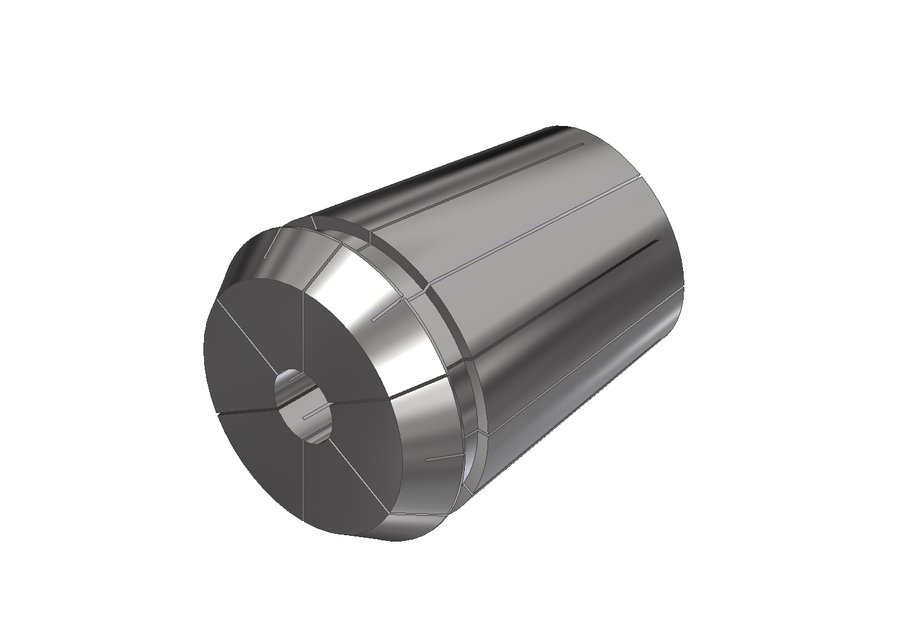

Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
| Код интерфейса станка | SZD03200295 |
|---|---|
| Код интерфейса инструмента | ZYL00800115 |
| Диаметр буртика | 33 мм |
| Вылет LPR | 5,5 мм |
| Масса | 0,17 кг |
| Общая длина | 40 мм |
| Заказной номер EWS | W102453 |
| Стандарт | DIN ISO 15488 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 320 470E-Ø 8 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Материалы
Другие типоразмеры серии
Цанги ER EWS — 74 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Цанги.
| Артикул | Вылет LPR, мм | Масса, кг | Общая длина, мм | В список |
|---|---|---|---|---|
| 250 430E UP-Ø 16 | 5 | 0,043 | 34 | |
| 320 470E-Ø 3 | 5,5 | 0,163 | 40 | |
| 320 470E-Ø 4 | 5,5 | 0,163 | 40 | |
| 320 470E-Ø 5 | 5,5 | 0,162 | 40 | |
| 320 470E-Ø 6 | 5,5 | 0,16 | 40 | |
| 320 470E-Ø 7 | 5,5 | 0,159 | 40 | |
| 320 470E-Ø 8 | 5,5 | 0,17 | 40 | Текущая |
| 320 470E-Ø 9 | 5,5 | 0,166 | 40 | |
| 320 470E-Ø10 | 5,5 | 0,162 | 40 | |
| 320 470E-Ø11 | 5,5 | 0,158 | 40 | |
| 320 470E-Ø12 | 5,5 | 0,153 | 40 | |
| 320 470E-Ø13 | 5,5 | 0,147 | 40 |
Совместимость
Связанные позиции по данным производителя — 471 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 320 470E-Ø 8 указан производителем как подходящий.
Инструмент приводной421
- 40.3232SL200BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.3232SL200BMT, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.3232SL200BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.3232SL200BMTIKD, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032CTX#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032CTX#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032CTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.4032CTXIKC, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032CTXIKCIM-PLГоловка приводная осевая сверлильно-фрезерная EWS 40.4032CTXIKCIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032CTXIM-PL#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032CTXIM-PL#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032G250#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032G250#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032G250IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.4032G250IKC, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032G250IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032G250IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032G250IM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032G250IM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032G300IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032G300IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032G300IMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032G300IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL20IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL20IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL20IM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL20IM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL40#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL40#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL40HIKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL40HIKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL40HIM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL40HIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL40IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL40IKC, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL40IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL40IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032HAASSL40IM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032HAASSL40IM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032KCTXIKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032KCTXIKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032KCTXIM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032KCTXIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032KRCTXIKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032KRCTXIKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032KRCTXIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032KRCTXIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032KRLB25IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032KRLB25IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032KRVL3EKГоловка приводная осевая сверлильно-фрезерная EWS 40.4032KRVL3EK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032KRVL3IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.4032KRVL3IKC, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LB15IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LB15IKC, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LB15IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LB15IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LB15IM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032LB15IM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LB25IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LB25IKC, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LB25IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LB25IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LB25IMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LB25IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LT15IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LT15IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LT15IMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LT15IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032LVL3IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032LVL3IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032MP610IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032MP610IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032MP610IM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032MP610IM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032MP620IKCIMГоловка приводная осевая сверлильно-фрезерная EWS 40.4032MP620IKCIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
- 40.4032MP620IM#01Головка приводная осевая сверлильно-фрезерная EWS 40.4032MP620IM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
Показаны первые 40 из 421. Остальные — в разделе Инструмент приводной.
Инструмент статический45
- 31.2032Державка цанговая EWS 31.2032, хвостовик Ø20, под цанги, код 320 470E
- 31.2532Державка цанговая EWS 31.2532, хвостовик Ø25, под цанги, код 320 470E
- 31.2532G200RLWДержавка цанговая EWS 31.2532G200RLW, хвостовик Ø25, под цанги, код 320 470E
- 31.3032Державка цанговая EWS 31.3032, хвостовик Ø30, под цанги, код 320 470E
- 31.3032LDTOEMX120A35Державка цанговая EWS 31.3032LDTOEMX120A35, хвостовик Ø30, под цанги, код 320 470E
- 31.4032Державка цанговая EWS 31.4032, хвостовик Ø40, под цанги, код 320 470E
- 31.4032CTXLДержавка цанговая EWS 31.4032CTXL, хвостовик Ø40, под цанги, код 320 470E
- 31.4032CTXLTFДержавка цанговая EWS 31.4032CTXLTF, хвостовик Ø40, под цанги, код 320 470E
- 31.4032CTXRДержавка цанговая EWS 31.4032CTXR, хвостовик Ø40, под цанги, код 320 470E
- 31.4032CTXRLДержавка цанговая EWS 31.4032CTXRL, хвостовик Ø40, под цанги, код 320 470E
- 31.4032CTXRTFДержавка цанговая EWS 31.4032CTXRTF, хвостовик Ø40, под цанги, код 320 470E
- 31.4032DCTXДержавка цанговая EWS 31.4032DCTX, хвостовик Ø40, под цанги, код 320 470E
- 31.4032DCTXTFДержавка цанговая EWS 31.4032DCTXTF, хвостовик Ø40, под цанги, код 320 470E
- 31.4032DSQT10Державка цанговая EWS 31.4032DSQT10, хвостовик Ø40, под цанги, код 320 470E
- 31.4032DSQT15Державка цанговая EWS 31.4032DSQT15, хвостовик Ø40, под цанги, код 320 470E
- 31.4032DTOEMX100Державка цанговая EWS 31.4032DTOEMX100, хвостовик Ø40, под цанги, код 320 470E
- 31.4032G300RLWДержавка цанговая EWS 31.4032G300RLW, хвостовик Ø40, под цанги, код 320 470E
- 31.4032LCTXLДержавка цанговая EWS 31.4032LCTXL, хвостовик Ø40, под цанги, код 320 470E
- 31.4032LCTXLTFДержавка цанговая EWS 31.4032LCTXLTF, хвостовик Ø40, под цанги, код 320 470E
- 31.4032LCTXRДержавка цанговая EWS 31.4032LCTXR, хвостовик Ø40, под цанги, код 320 470E
- 31.4032LCTXRTFДержавка цанговая EWS 31.4032LCTXRTF, хвостовик Ø40, под цанги, код 320 470E
- 31.4032LDCTXДержавка цанговая EWS 31.4032LDCTX, хвостовик Ø40, под цанги, код 320 470E
- 31.4032LDCTX-PLДержавка цанговая EWS 31.4032LDCTX-PL, хвостовик Ø40, под цанги, код 320 470E
- 31.4032LDCTXTFДержавка цанговая EWS 31.4032LDCTXTF, хвостовик Ø40, под цанги, код 320 470E
- 31.4032MP620Державка цанговая EWS 31.4032MP620, хвостовик Ø40, под цанги, код 320 470E
- 31.4032SQT10Державка цанговая EWS 31.4032SQT10, хвостовик Ø40, под цанги, код 320 470E
- 31.4032SQT15Державка цанговая EWS 31.4032SQT15, хвостовик Ø40, под цанги, код 320 470E
- 31.BMT32DWT250Державка цанговая EWS 31.BMT32DWT250, BMT, под цанги, код 320 470E
- 31.BMT32LB2000Державка цанговая EWS 31.BMT32LB2000, BMT, под цанги, код 320 470E
- 31.BMT32NZДержавка цанговая EWS 31.BMT32NZ, BMT, под цанги, код 320 470E
- 31.BMT32VL2IMДержавка цанговая EWS 31.BMT32VL2IM, BMT, под цанги, код 320 470E
- 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 31.V532IML17Державка цанговая EWS 31.V532IML17, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.V532L33Державка цанговая EWS 31.V532L33, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.VX332L49Державка цанговая EWS 31.VX332L49, система EWS Varia VX3, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.VX332L63Державка цанговая EWS 31.VX332L63, система EWS Varia VX3, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.VX432L30Державка цанговая EWS 31.VX432L30, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.VX432L50Державка цанговая EWS 31.VX432L50, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.VXP332L49Державка цанговая EWS 31.VXP332L49, система EWS Varia VXP3, под цанги ER32 (Ø3–20 мм), код 320 470E
Показаны первые 40 из 45. Остальные — в разделе Инструмент статический.
Адаптеры с хвостовиком по DIN 698712
- 31.SK40Z32L90Патрон цанговый OZ EWS 31.SK40Z32L90, SK40, OZ32, вылет LPR 90 мм
- 31.SK50Z32L100Патрон цанговый OZ EWS 31.SK50Z32L100, SK50, OZ32, вылет LPR 100 мм
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)2
- 31.HSK63AZ32L120Патрон цанговый OZ EWS 31.HSK63AZ32L120, HSK63A, OZ32, вылет LPR 120 мм
- 31.HSK100AZ32L130Патрон цанговый OZ EWS 31.HSK100AZ32L130, HSK100A, OZ32, вылет LPR 130 мм
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1
- 31.BT50Z32L90Патрон цанговый OZ EWS 31.BT50Z32L90, BT50, OZ32, вылет LPR 90 мм
