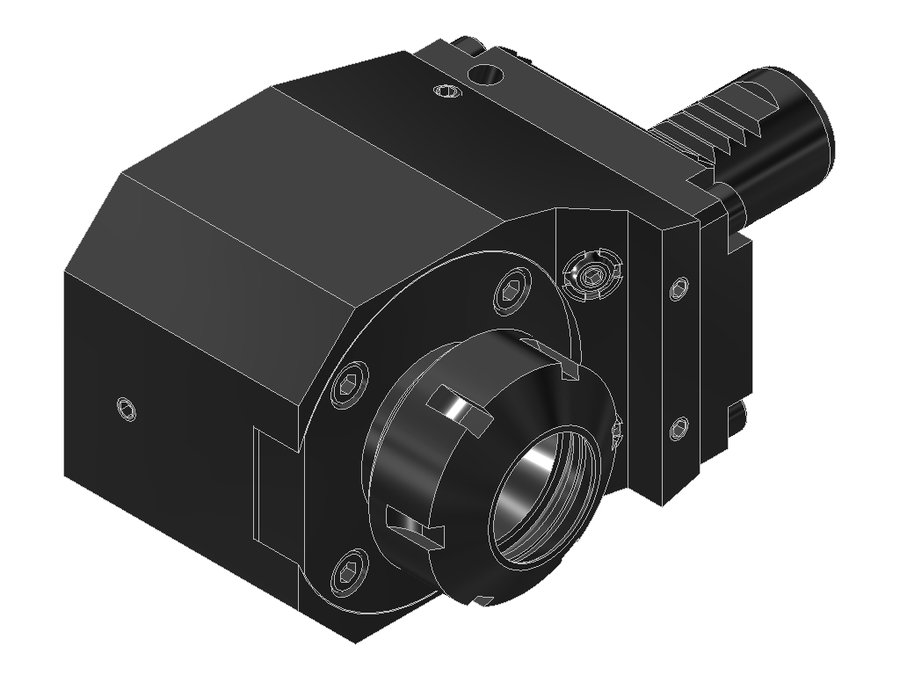

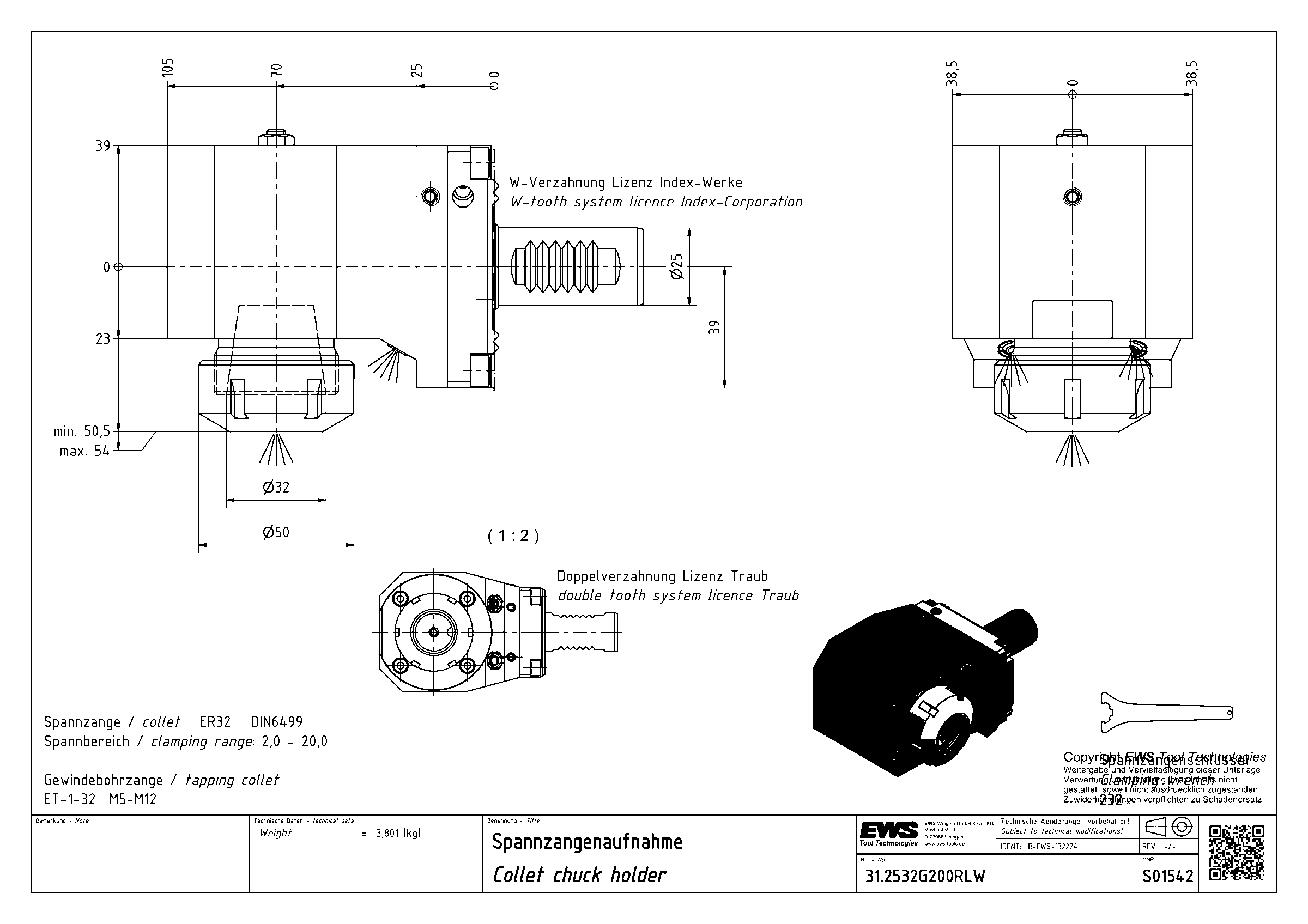

Державка цанговая EWS 31.2532G200RLW, хвостовик Ø25, под цанги, код 320 470E
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYW02500115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 70 мм |
| Вылет LPR | 105 мм |
| Масса | 3,801 кг |
| Высота | 77 мм |
| Общая длина | 152,95 мм |
| Ширина | 92 мм |
| Заказной номер EWS | S01542 |
| Радиальная ширина | 39 мм |
| Функциональная ширина | 53 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.2532G200RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для цанг
Патрон цанговый с накидными гайками.
Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Максимальный момент затяжки: 120 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Технические особенности
- Крышку нельзя переоборудовать
- С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.2525G200RV | 25 | VDI25 | цанга ER25 | 70 | 95 | 143 | |
| 31.2525KTNC30 | 25 | VDI25 | цанга ER25 | — | — | — | |
| 31.2525MFTRL | 25 | VDI25 | цанга ER25 | 75 | 105 | 153 | |
| 31.2525MFTRLZ0 | 25 | VDI25 | цанга ER25 | 75 | 104 | 152 | |
| 31.2525TNERL | 25 | VDI25 | цанга ER25 | 70 | 95 | 143 | |
| 31.2532 | 25 | VDI25 | цанга ER32 | 61 | 61 | 109 | |
| 31.2532G200RLW | 25 | VDI25 | цанга ER32 | 70 | 105 | 152,95 | Текущая |
| 31.3025 | 30 | VDI30 | цанга ER25 | 55 | 55 | 110 | |
| 31.3025CTXL | 30 | VDI30 | цанга ER25 | 85 | 115 | 170 | |
| 31.3025CTXLTF | 30 | VDI30 | цанга ER25 | 85 | 115 | 170 | |
| 31.3025DTNC65 | 30 | VDI30 | цанга ER25 | 70 | 95 | 150 | |
| 31.3025E365L | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
