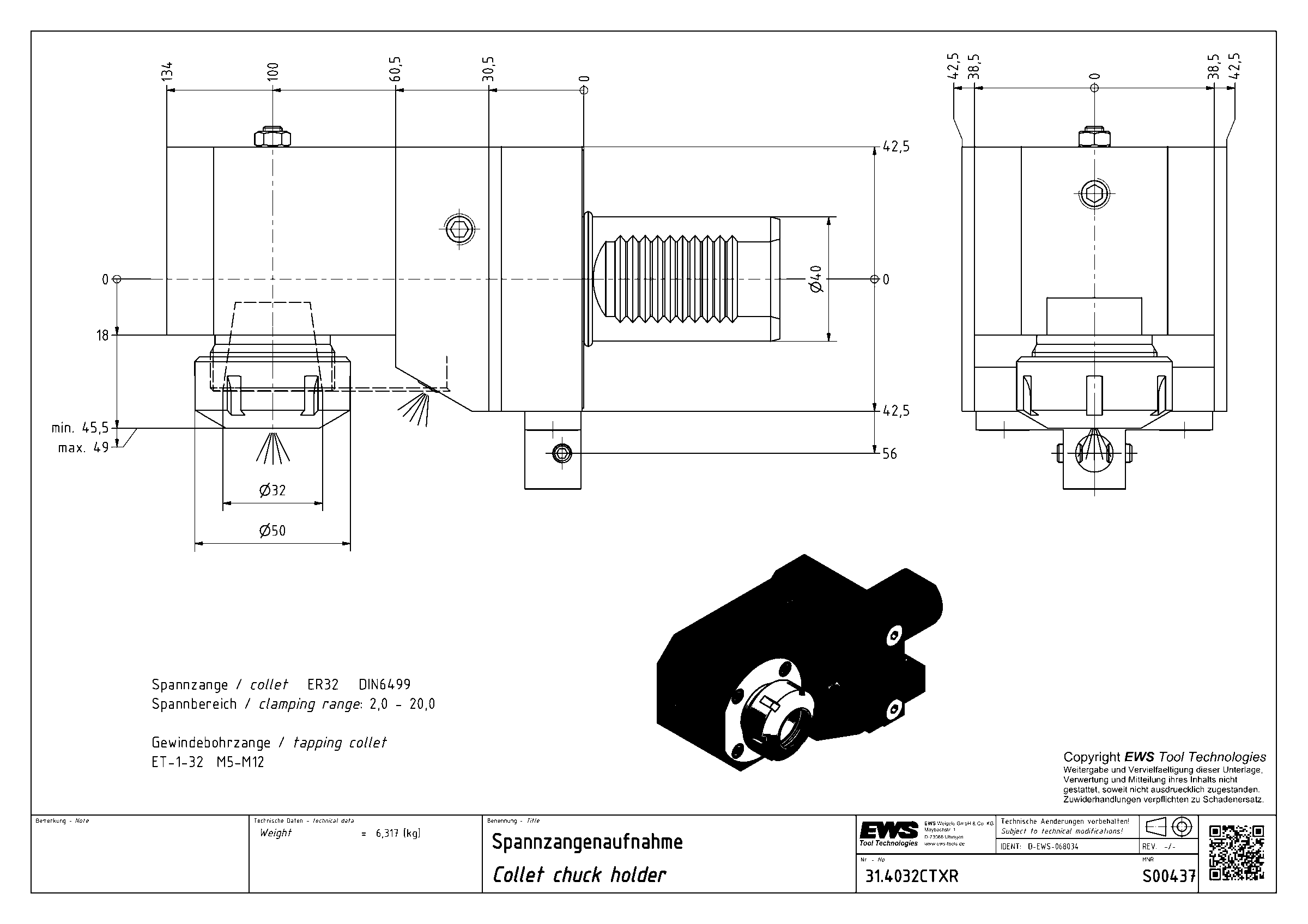

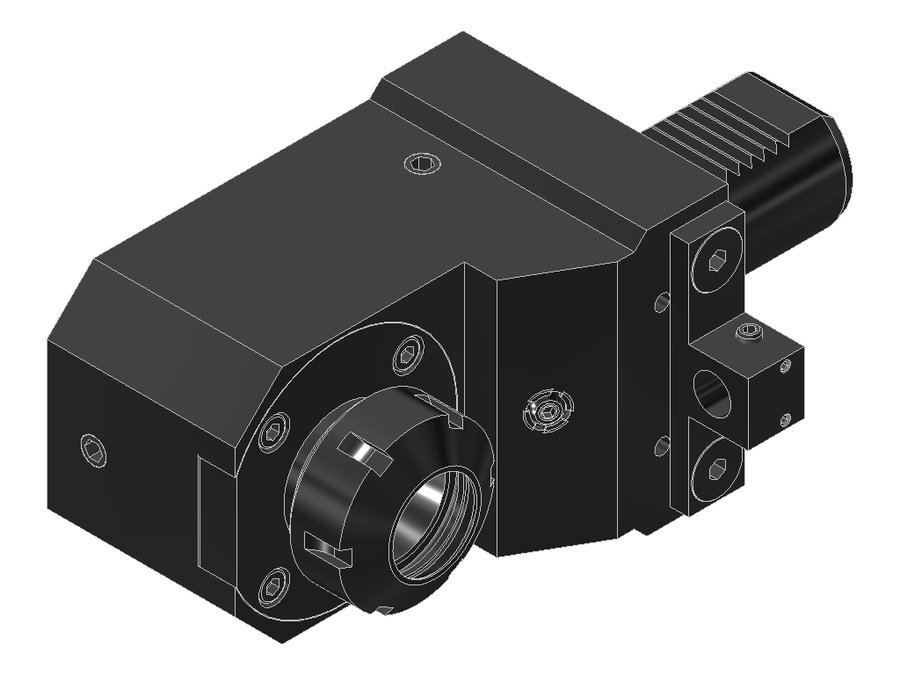

Державка цанговая EWS 31.4032CTXR, хвостовик Ø40, под цанги, код 320 470E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.4032CTXR

Державка цанговая EWS 31.4032CTXR, хвостовик Ø40, под цанги, код 320 470E

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина100 мм
Вылет LPR134 мм
Масса6,317 кг
Высота85 мм
Общая длина197 мм
Ширина90,5 мм
Заказной номер EWSS00437
Радиальная ширина42,5 мм
Функциональная ширина48 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.4032CTXR в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • Максимальный момент затяжки: 120 Н·м

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.3025ZT100030VDI30цанга ER2580105,5160,5
31.303230VDI30цанга ER326161116
31.3032LDTOEMX120A3530VDI30цанга ER32120145200
31.403240VDI40цанга ER326161124
31.4032CTXL40VDI40цанга ER32100134197
31.4032CTXLTF40VDI40цанга ER32100134197
31.4032CTXR40VDI40цанга ER32100134197Текущая
31.4032CTXRL40VDI40цанга ER32100134197
31.4032CTXRTF40VDI40цанга ER32100134197
31.4032DCTX40VDI40цанга ER32100130193
31.4032DCTXTF40VDI40цанга ER32100130193
31.4032DSQT1040VDI40, хвостовик повёрнут на 30°цанга ER32110137197
