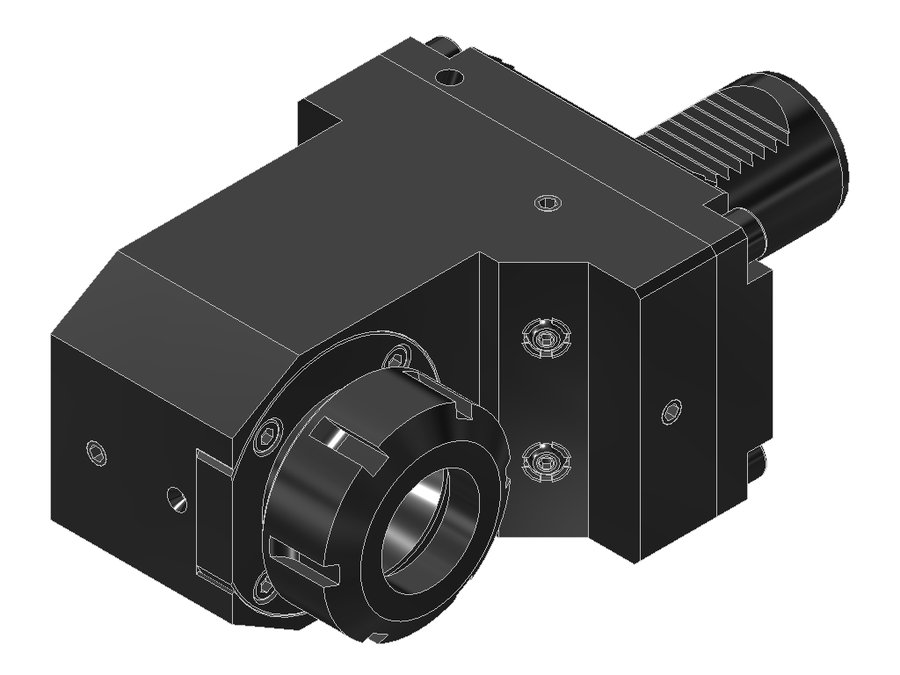

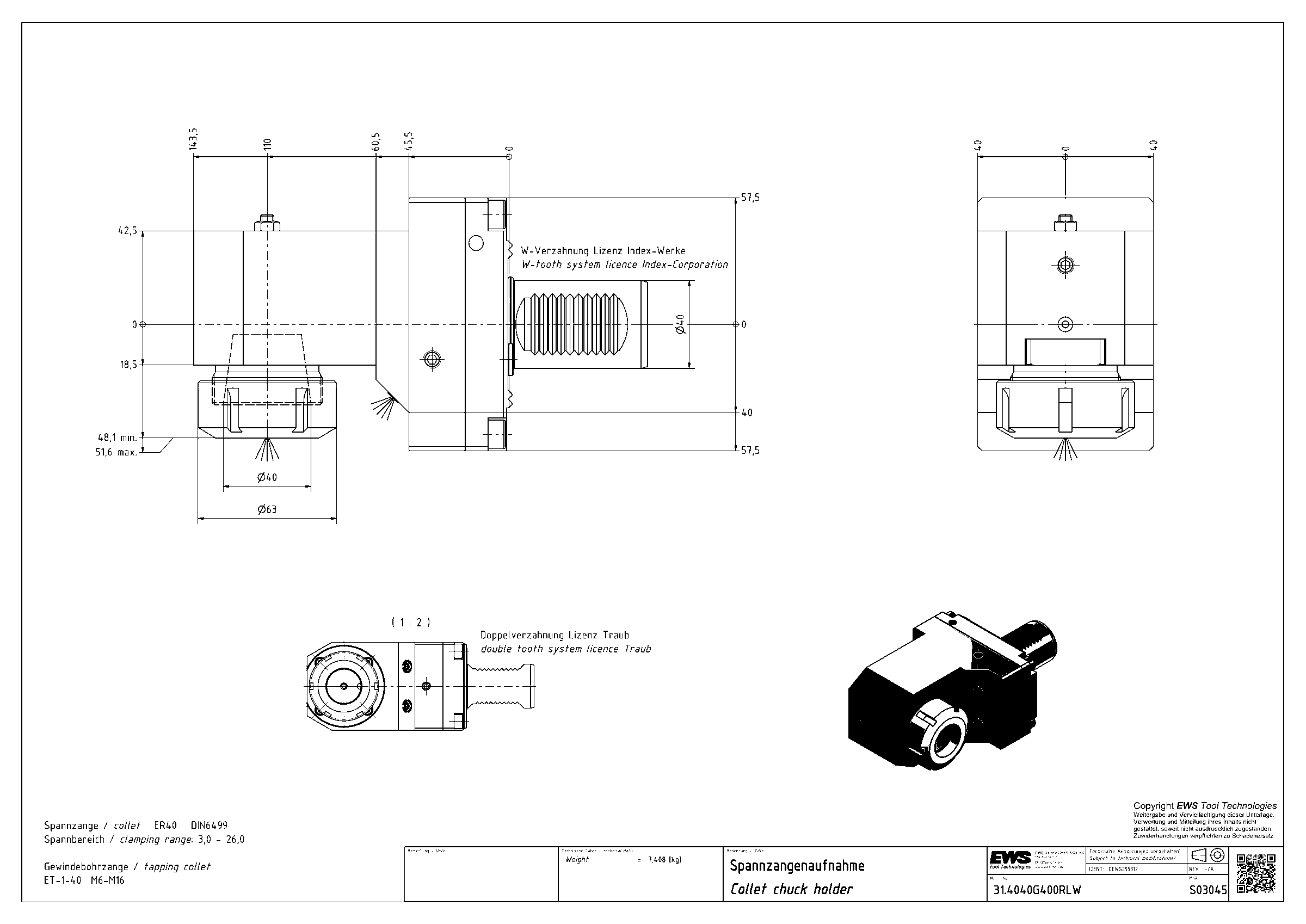

Державка цанговая EWS 31.4040G400RLW, хвостовик Ø40, под цанги, код 400 472E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.4040G400RLW

Державка цанговая EWS 31.4040G400RLW, хвостовик Ø40, под цанги, код 400 472E

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW04000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER40
Функциональная длина110 мм
Вылет LPR143,5 мм
Масса7,408 кг
Высота80 мм
Общая длина206,5 мм
Ширина94,1 мм
Заказной номер EWSS03045
Радиальная ширина42,5 мм
Функциональная ширина51,6 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.4040G400RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • Максимальный момент затяжки: 160 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.4032LCTXLTF40VDI40цанга ER32120150213
31.4032LCTXR40VDI40цанга ER32120150213
31.4032LCTXRTF40VDI40цанга ER32120150213
31.4032LDCTX40VDI40цанга ER32120150213
31.4032LDCTX-PL40VDI40 Prolineцанга ER32120150213
31.4032LDCTXTF40VDI40цанга ER32120150213
31.4032MP62040VDI40цанга ER32150180240
31.4032SQT1040VDI40, хвостовик повёрнут на 30°цанга ER32110137197
31.4032SQT1540VDI40, хвостовик повёрнут на 30°цанга ER32140170230
31.404040VDI40цанга ER407676139
31.4040G400RLW40VDI40цанга ER40110143,5206,5Текущая
31.504050VDI50цанга ER407676154
