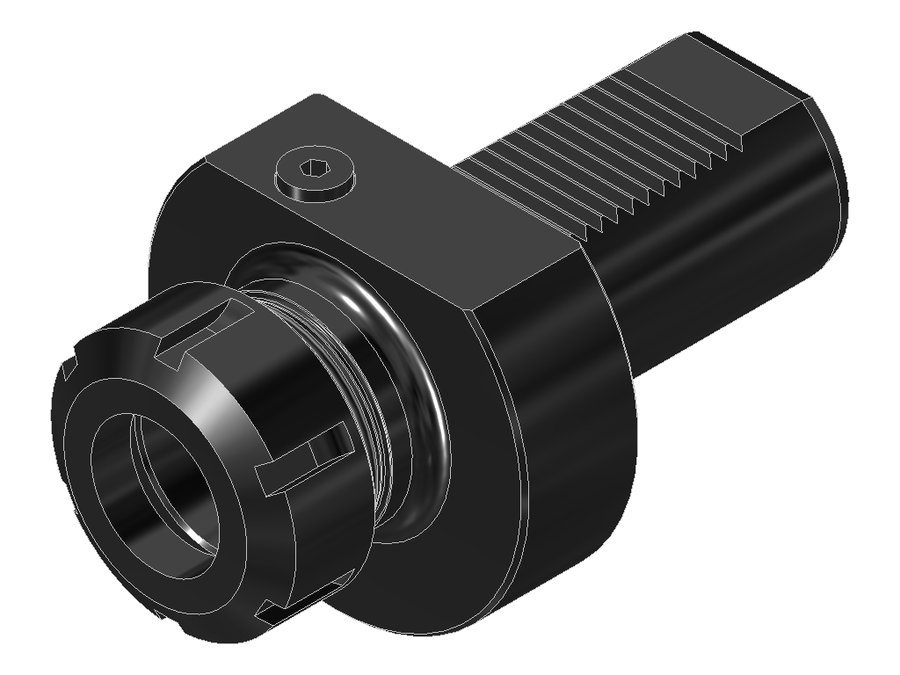

Державка цанговая EWS 31.5040, хвостовик Ø50, под цанги, код 400 472E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.5040

Державка цанговая EWS 31.5040, хвостовик Ø50, под цанги, код 400 472E

Угол выхода0°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Диаметр буртика98 мм
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина76 мм
Вылет LPR76 мм
Масса2,876 кг
Общая длина154 мм
Заказной номер EWS135944

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.5040 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.4032LCTXLTF40VDI40цанга ER32120150213
31.4032LCTXR40VDI40цанга ER32120150213
31.4032LCTXRTF40VDI40цанга ER32120150213
31.4032LDCTX40VDI40цанга ER32120150213
31.4032LDCTX-PL40VDI40 Prolineцанга ER32120150213
31.4032LDCTXTF40VDI40цанга ER32120150213
31.4032MP62040VDI40цанга ER32150180240
31.4032SQT1040VDI40, хвостовик повёрнут на 30°цанга ER32110137197
31.4032SQT1540VDI40, хвостовик повёрнут на 30°цанга ER32140170230
31.404040VDI40цанга ER407676139
31.4040G400RLW40VDI40цанга ER40110143,5206,5
31.504050VDI50цанга ER407676154Текущая

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.5040.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Ключи и отвёртки1
