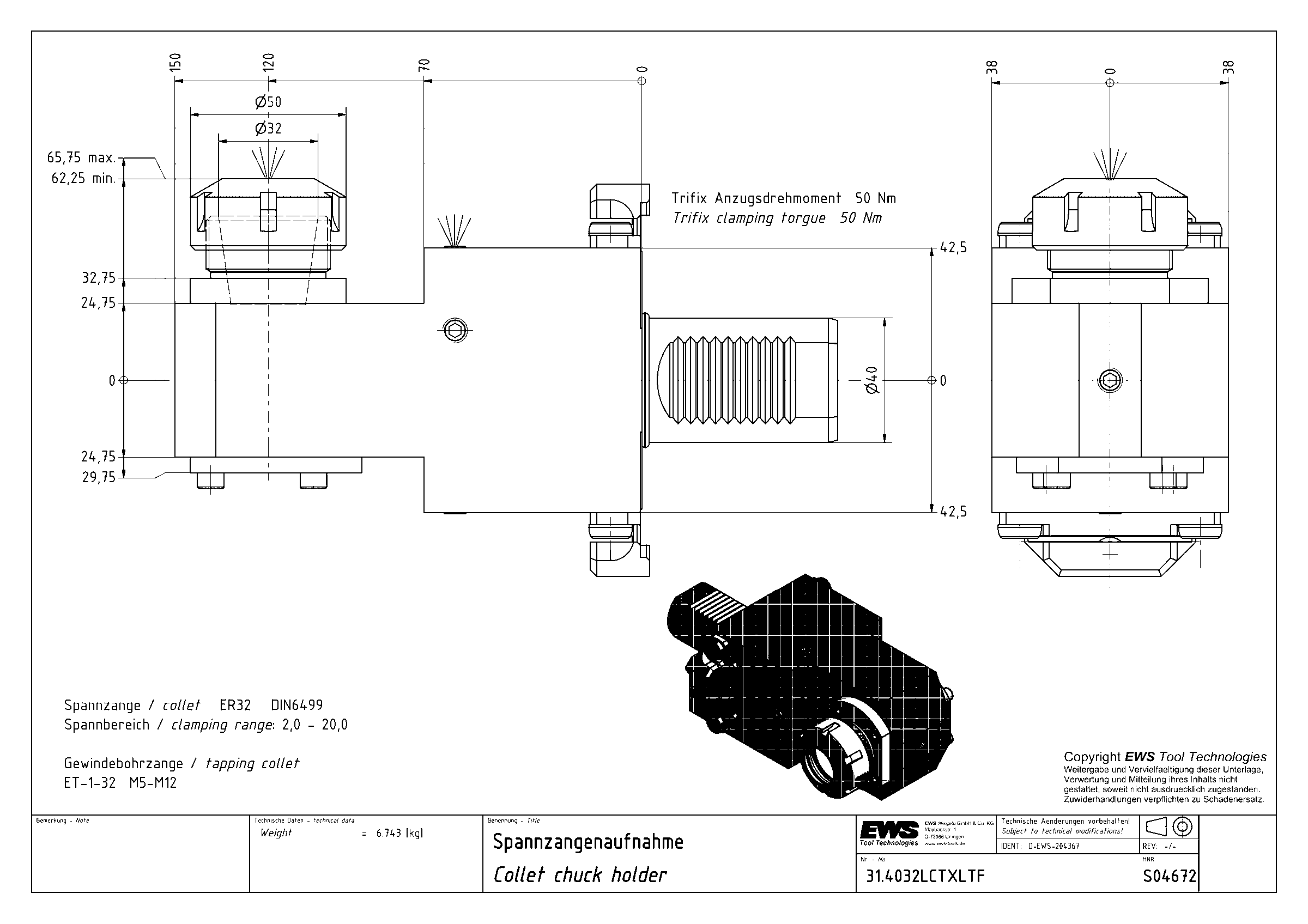

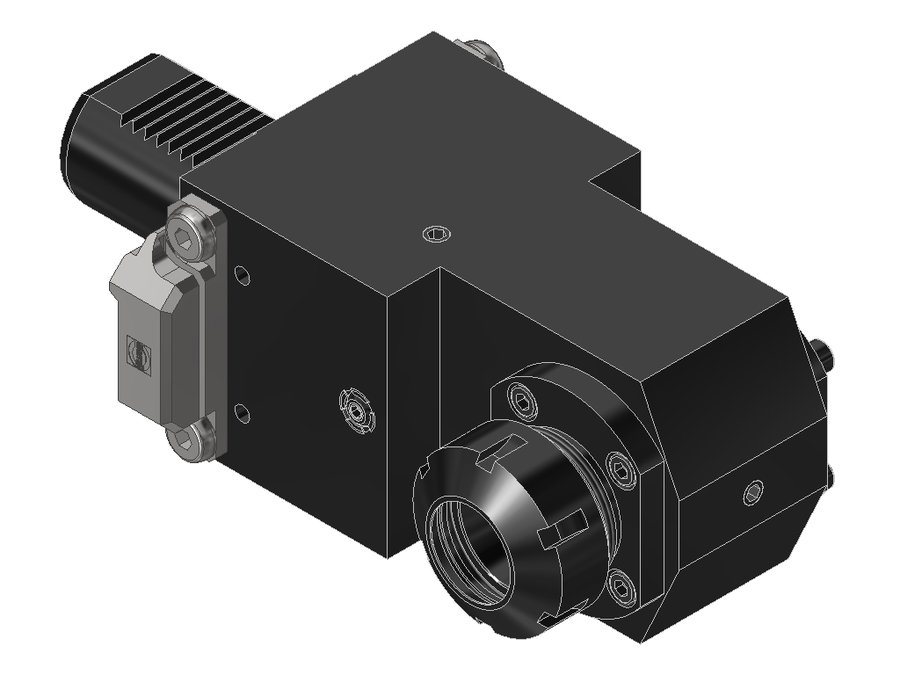

Державка цанговая EWS 31.4032LCTXLTF, хвостовик Ø40, под цанги, код 320 470E
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 120 мм |
| Вылет LPR | 150 мм |
| Масса | 6,743 кг |
| Высота | 76 мм |
| Общая длина | 213 мм |
| Ширина | 89,5 мм |
| Заказной номер EWS | S04672 |
| Радиальная ширина | 24,75 мм |
| Функциональная ширина | 64,75 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.4032LCTXLTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для цанг
Патрон цанговый с накидными гайками.
Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Максимальный момент затяжки: 120 Н·м
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.4032DCTXTF | 40 | VDI40 | цанга ER32 | 100 | 130 | 193 | |
| 31.4032DSQT10 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 110 | 137 | 197 | |
| 31.4032DSQT15 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 140 | 170 | 230 | |
| 31.4032DTOEMX100 | 40 | VDI40 | цанга ER32 | 100 | 130 | 193 | |
| 31.4032G300RLW | 40 | VDI40 | цанга ER32 | 90 | 123,5 | 186,5 | |
| 31.4032LCTXL | 40 | VDI40 | цанга ER32 | 120 | 150 | 213 | |
| 31.4032LCTXLTF | 40 | VDI40 | цанга ER32 | 120 | 150 | 213 | Текущая |
| 31.4032LCTXR | 40 | VDI40 | цанга ER32 | 120 | 150 | 213 | |
| 31.4032LCTXRTF | 40 | VDI40 | цанга ER32 | 120 | 150 | 213 | |
| 31.4032LDCTX | 40 | VDI40 | цанга ER32 | 120 | 150 | 213 | |
| 31.4032LDCTX-PL | 40 | VDI40 Proline | цанга ER32 | 120 | 150 | 213 | |
| 31.4032LDCTXTF | 40 | VDI40 | цанга ER32 | 120 | 150 | 213 |
