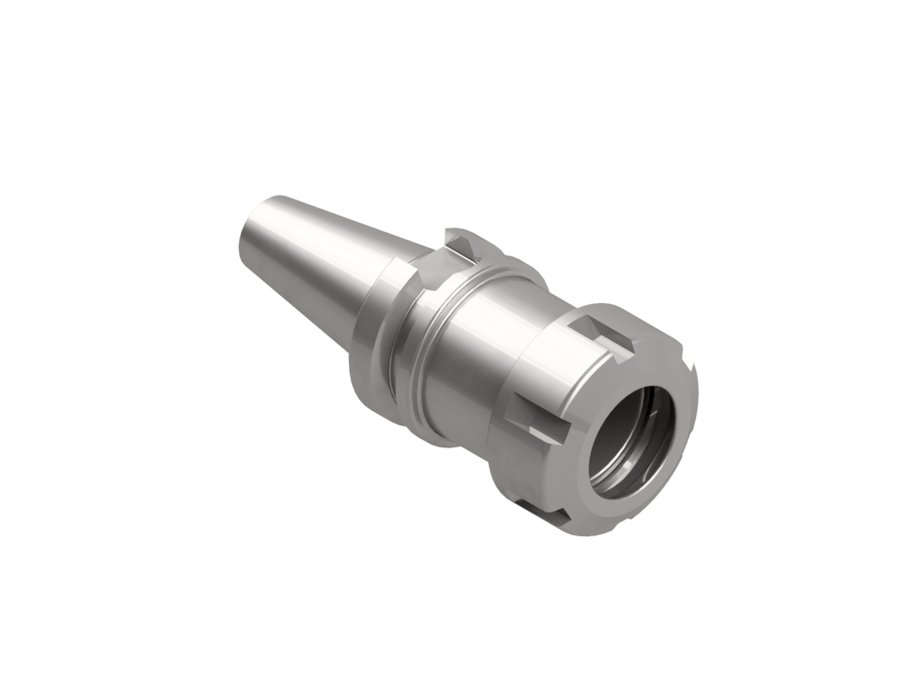

Патрон цанговый ER EWS 31.BT30R40L70, BT30, ER40, вылет LPR 70 мм
EWS · Патроны цанговые ER EWS, присоединение к станку BT · арт. 31.BT30R40L70

Патрон цанговый ER EWS 31.BT30R40L70, BT30, ER40, вылет LPR 70 мм

Диаметр корпуса63 мм
Код интерфейса станкаSKG03005195
Код интерфейса инструментаSZD04000295
Размер цангиER40
Диаметр буртика46 мм
Исполнениенейтральное
Присоединение к станкуBT30
Функциональная длина48 мм
Вылет LPR70 мм
Масса1,4 кг
Общая длина118,3 мм
Заказной номер EWSW139224
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BT30R40L70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку BT — 16 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по JIS B 6339 (BT MAS).

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT30R16L70BT304870118,3
31.BT30R16L100BT3078100148,3
31.BT30R40L70BT304870118,3Текущая
31.BT40R16L130BT40103130195,4
31.BT40R16L160BT40133160225,4
31.BT40R25L60BT403360125,4
31.BT50R16L130BT5092130231,8
31.BT50R25L70BT503270171,8
31.BT50R32L70BT503270171,8
31.BT50R32L100BT5062100201,8
31.BT50R32L130BT5092130231,8
31.BT50R32L160BT50122160261,8

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT30R40L70.

Цанги2

  • 400 472E SATZ-Ø 4-26Набор цанг ER EWS 400 472E SATZ-Ø 4-26, DIN 6499, ISO 15488
  • DS40.SETДиски уплотнительные ER EWS DS40.SET, набор d 3,0–26 мм, ступень 0,5 мм (46 шт.) с лотком (DSR40)
