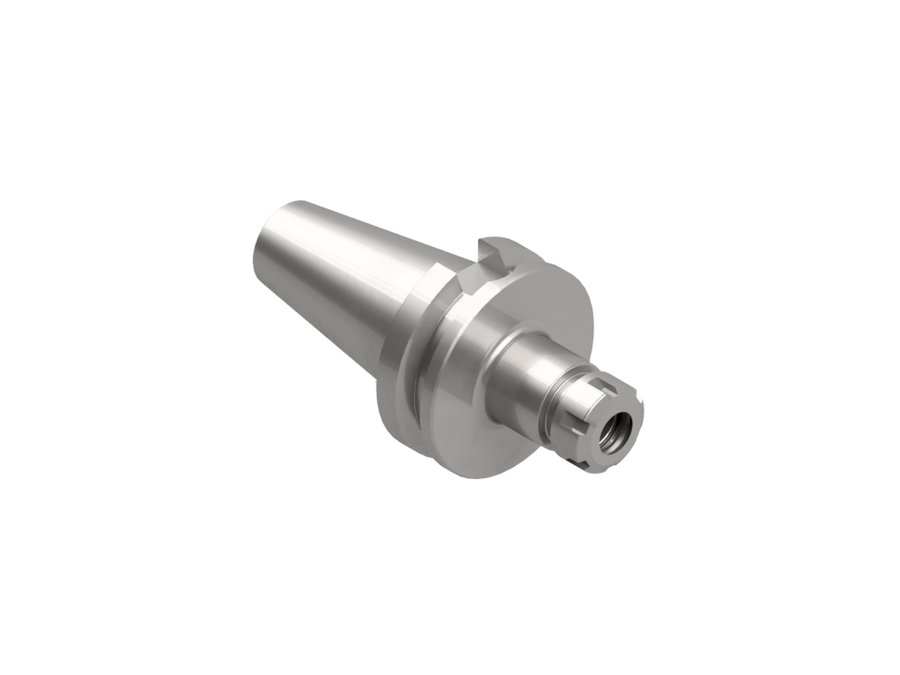

Патрон цанговый ER EWS 31.BT50R32L100, BT50, ER32, вылет LPR 100 мм
EWS · Патроны цанговые ER EWS, присоединение к станку BT · арт. 31.BT50R32L100

Патрон цанговый ER EWS 31.BT50R32L100, BT50, ER32, вылет LPR 100 мм

Диаметр корпуса50 мм
Код интерфейса станкаSKG05005195
Код интерфейса инструментаSZD02000295
Размер цангиER32
Диаметр буртика100 мм
Исполнениенейтральное
Присоединение к станкуBT50
Функциональная длина62 мм
Вылет LPR100 мм
Масса3,5 кг
Общая длина201,8 мм
Заказной номер EWSW139752
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BT50R32L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку BT — 16 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по JIS B 6339 (BT MAS).

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT40R16L130BT40103130195,4
31.BT40R16L160BT40133160225,4
31.BT40R25L60BT403360125,4
31.BT50R16L130BT5092130231,8
31.BT50R25L70BT503270171,8
31.BT50R32L70BT503270171,8
31.BT50R32L100BT5062100201,8Текущая
31.BT50R32L130BT5092130231,8
31.BT50R32L160BT50122160261,8
31.BT50R40L80BT504280181,8
31.BT50R40L100BT5062100201,8
31.BT50R40L130BT5092130231,8

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT50R32L100.

Цанги2

  • 320 470E SATZ-Ø 3-20Набор цанг ER EWS 320 470E SATZ-Ø 3-20, DIN 6499, ISO 15488
  • DS32.SETДиски уплотнительные ER EWS DS32.SET, набор d 3,0–20 мм, ступень 0,5 мм (34 шт.) с лотком (DSR32)

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
