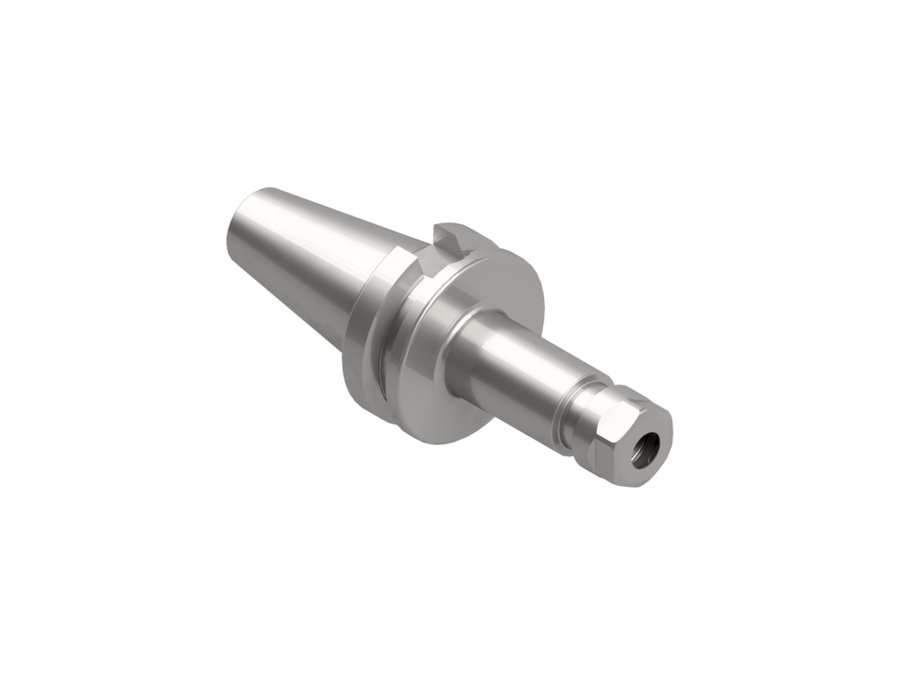

Патрон цанговый ER EWS 31.BT40R16L160, BT40, ER16, вылет LPR 160 мм
EWS · Патроны цанговые ER EWS с хвостовиком BT · арт. 31.BT40R16L160

Патрон цанговый ER EWS 31.BT40R16L160, BT40, ER16, вылет LPR 160 мм

Диаметр корпуса28 мм
Код интерфейса станкаSKG04005195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение к станкуBT40
Функциональная длина133 мм
Вылет LPR160 мм
Масса1,75 кг
Общая длина225,4 мм
Заказной номер EWSW139334
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком BT — 16 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по JIS B 6339 (BT MAS).

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT30R16L70BT304870118,3
31.BT30R16L100BT3078100148,3
31.BT30R40L70BT304870118,3
31.BT40R16L130BT40103130195,4
31.BT40R16L160BT40133160225,4Текущая
31.BT40R25L60BT403360125,4
31.BT50R16L130BT5092130231,8
31.BT50R25L70BT503270171,8
31.BT50R32L70BT503270171,8
31.BT50R32L100BT5062100201,8
31.BT50R32L130BT5092130231,8
31.BT50R32L160BT50122160261,8
Показать ещё · всего в серии 16

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT40R16L160.

Цанги1
