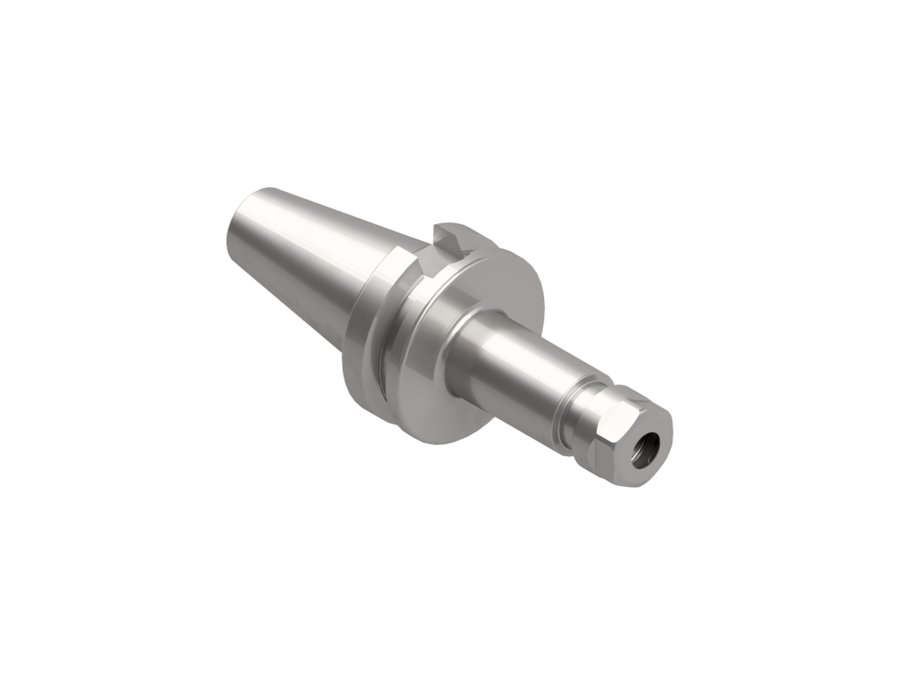

Патрон цанговый ER с мини-гайкой EWS 31.BT40R16L130MN, BT40, ER16, вылет LPR 130 мм
EWS · Патроны цанговые ER с мини-гайкой EWS, присоединение к станку BT · арт. 31.BT40R16L130MN

Патрон цанговый ER с мини-гайкой EWS 31.BT40R16L130MN, BT40, ER16, вылет LPR 130 мм

Диаметр корпуса22 мм
Код интерфейса станкаSKG04005195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение к станкуBT40
Функциональная длина103 мм
Вылет LPR130 мм
Масса1,4 кг
Общая длина195,4 мм
Заказной номер EWSW139332
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BT40R16L130MN в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS, присоединение к станку BT — 6 позиций серии, EWS.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT40R11L63MNBT403663128,4
31.BT40R16L130MNBT40103130195,4Текущая
31.BT40R16L160MNBT40133160225,4
31.BT40R16L200MNBT40173200265,4
31.BT50R16L100MNBT5062100201,8
31.BT50R16L160MNBT50122160261,8

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT40R16L130MN.

Цанги1

Документы по позиции

Для этой позиции документы пока не привязаны.
