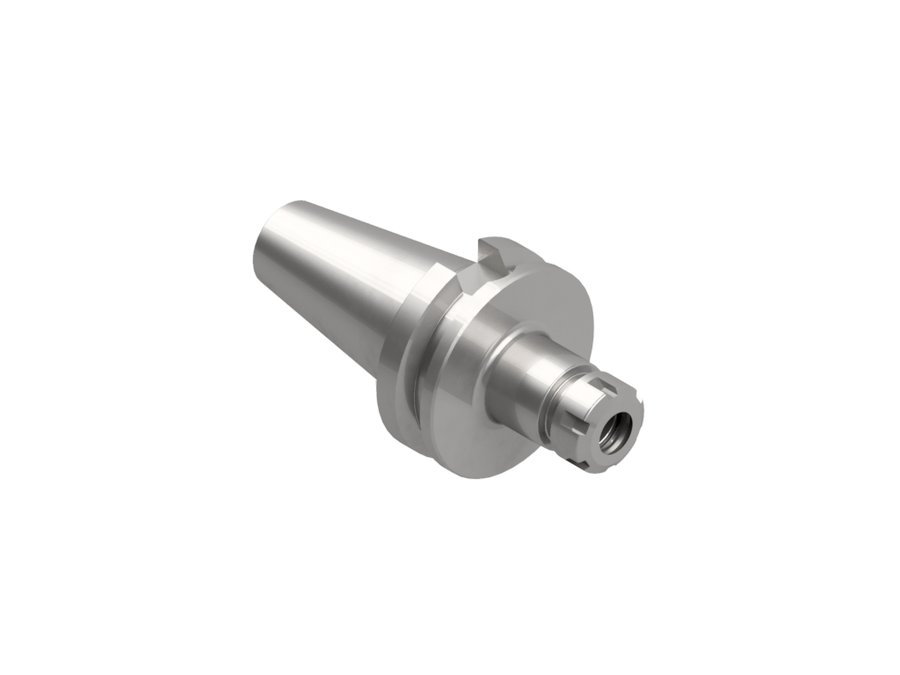

Патрон цанговый ER с мини-гайкой EWS 31.BT50R16L100MN, BT50, ER16, вылет LPR 100 мм
EWS · Патроны цанговые ER с мини-гайкой EWS с хвостовиком BT · арт. 31.BT50R16L100MN

Патрон цанговый ER с мини-гайкой EWS 31.BT50R16L100MN, BT50, ER16, вылет LPR 100 мм

Диаметр корпуса28 мм
Код интерфейса станкаSKG05005195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика100 мм
Исполнениенейтральное
Присоединение к станкуBT50
Функциональная длина62 мм
Вылет LPR100 мм
Масса3,8 кг
Общая длина201,8 мм
Заказной номер EWSW139740
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS с хвостовиком BT — 6 позиций серии, EWS.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT40R11L63MNBT403663128,4
31.BT40R16L130MNBT40103130195,4
31.BT40R16L160MNBT40133160225,4
31.BT40R16L200MNBT40173200265,4
31.BT50R16L100MNBT5062100201,8Текущая
31.BT50R16L160MNBT50122160261,8

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT50R16L100MN.

Цанги1
