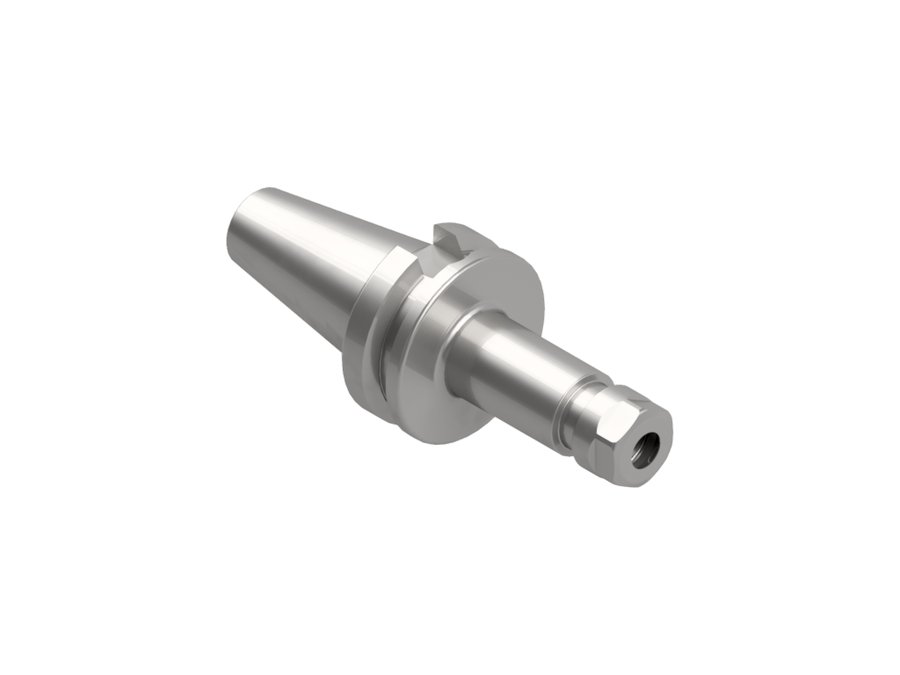

Патрон цанговый ER с мини-гайкой EWS 31.BT40R16L160MN, BT40, ER16, вылет LPR 160 мм
EWS · Патроны цанговые ER с мини-гайкой EWS с хвостовиком BT · арт. 31.BT40R16L160MN

Патрон цанговый ER с мини-гайкой EWS 31.BT40R16L160MN, BT40, ER16, вылет LPR 160 мм

Диаметр корпуса22 мм
Код интерфейса станкаSKG04005195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение к станкуBT40
Функциональная длина133 мм
Вылет LPR160 мм
Масса1,7 кг
Общая длина225,4 мм
Заказной номер EWSW139336
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS с хвостовиком BT — 6 позиций серии, EWS.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT40R11L63MNBT403663128,4
31.BT40R16L130MNBT40103130195,4
31.BT40R16L160MNBT40133160225,4Текущая
31.BT40R16L200MNBT40173200265,4
31.BT50R16L100MNBT5062100201,8
31.BT50R16L160MNBT50122160261,8

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT40R16L160MN.

Цанги1
