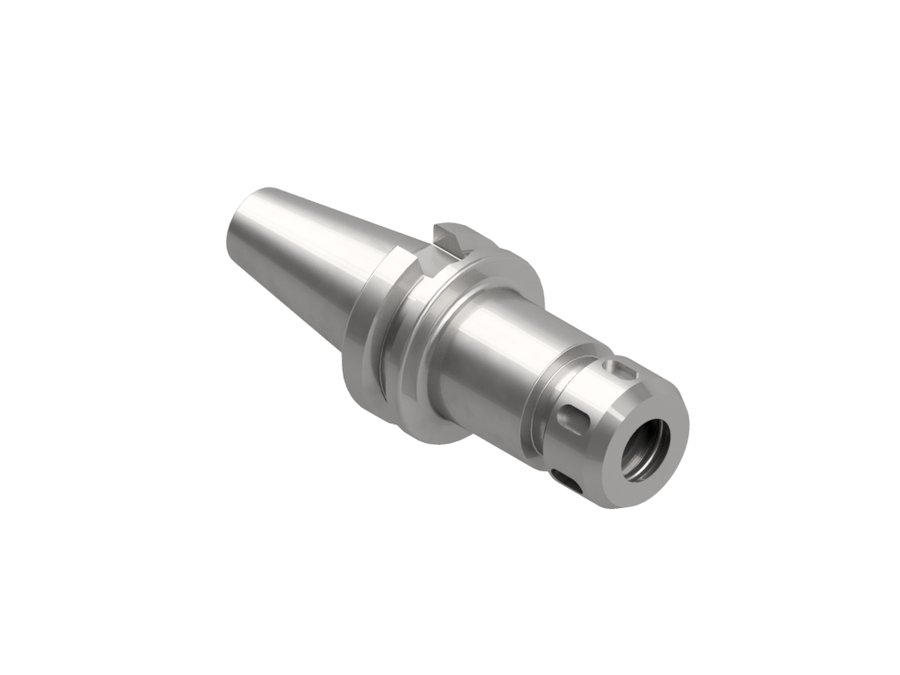

Патрон цанговый OZ EWS 31.BT40Z25L100, BT40, OZ25, вылет LPR 100 мм
EWS · Патроны цанговые OZ EWS, присоединение к станку BT · арт. 31.BT40Z25L100

Патрон цанговый OZ EWS 31.BT40Z25L100, BT40, OZ25, вылет LPR 100 мм

Диаметр корпуса60 мм
Код интерфейса станкаSKG04005195
Код интерфейса инструментаSZD02500295
Размер цангиOZ25
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение к станкуBT40
Функциональная длина73 мм
Вылет LPR100 мм
Масса1,7 кг
Общая длина165,4 мм
Заказной номер EWSW139346
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BT40Z25L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые OZ EWS, присоединение к станку BT — 3 позиции серии, EWS.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT40Z25L100BT4073100165,4Текущая
31.BT50Z25L85BT504785186,8
31.BT50Z32L90BT506390191,8

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT40Z25L100.

Цанги5

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
