EWS · Патроны цанговые OZ EWS, присоединение к станку BT · арт. 31.BT50Z25L85

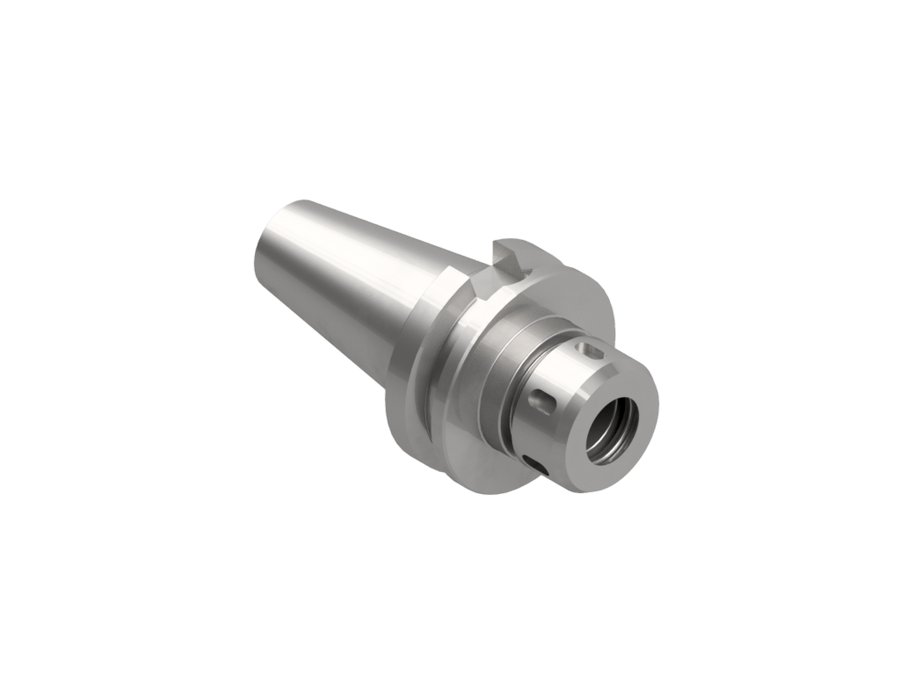

Патрон цанговый OZ EWS 31.BT50Z25L85, BT50, OZ25, вылет LPR 85 мм
| Диаметр корпуса | 60 мм |
|---|---|
| Код интерфейса станка | SKG05005195 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | OZ25 |
| Диаметр буртика | 100 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BT50 |
| Функциональная длина | 47 мм |
| Вылет LPR | 85 мм |
| Масса | 3,1 кг |
| Общая длина | 186,8 мм |
| Заказной номер EWS | W139751 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-2 (JIS B 6339) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.BT50Z25L85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые OZ EWS, присоединение к станку BT — 3 позиции серии, EWS.
| Артикул | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 31.BT40Z25L100 | BT40 | 73 | 100 | 165,4 | |
| 31.BT50Z25L85 | BT50 | 47 | 85 | 186,8 | Текущая |
| 31.BT50Z32L90 | BT50 | 63 | 90 | 191,8 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.BT50Z25L85.
Цанги5
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
Гайки цанговые1
- 025 (EWS 104762)Гайка EWS 025, тип OZ, DIN 6388
Документы по позиции
Для этой позиции документы пока не привязаны.
