EWS · Патроны цанговые OZ EWS, присоединение к станку BT · арт. 31.BT50Z32L90

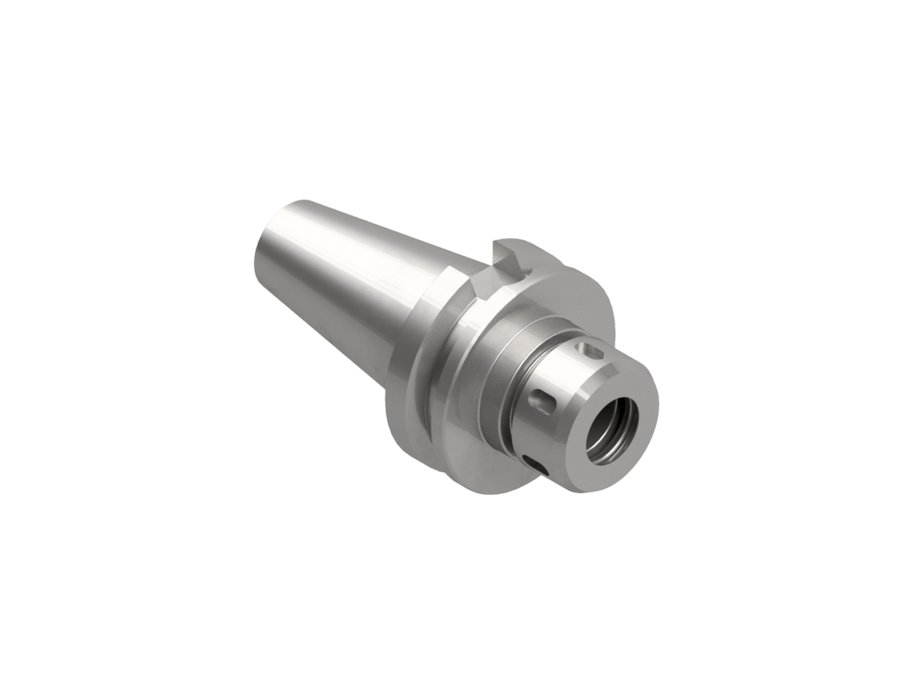

Патрон цанговый OZ EWS 31.BT50Z32L90, BT50, OZ32, вылет LPR 90 мм
| Диаметр корпуса | 72 мм |
|---|---|
| Код интерфейса станка | SKG05005195 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | OZ32 |
| Диаметр буртика | 100 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BT50 |
| Функциональная длина | 63 мм |
| Вылет LPR | 90 мм |
| Масса | 2,95 кг |
| Общая длина | 191,8 мм |
| Заказной номер EWS | W139756 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-2 (JIS B 6339) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.BT50Z32L90 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые OZ EWS, присоединение к станку BT — 3 позиции серии, EWS.
| Артикул | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 31.BT40Z25L100 | BT40 | 73 | 100 | 165,4 | |
| 31.BT50Z25L85 | BT50 | 47 | 85 | 186,8 | |
| 31.BT50Z32L90 | BT50 | 63 | 90 | 191,8 | Текущая |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.BT50Z32L90.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 1032 (EWS 104747)Гайка EWS 1032, тип KM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
